Трансформатор ТМТО

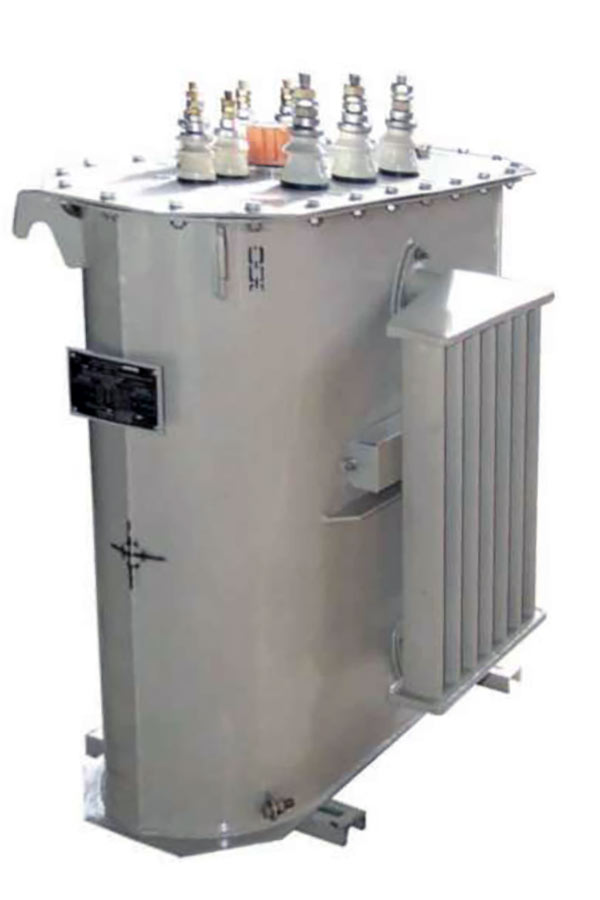

Трансформатор трехфазный масляный ТМТО-80/0,38-У1, производства ОАО «Кентауский трансформаторный завод», предназначен для термической обработки бетона и грунта, питания ручного электроинструмента и временного освещения.

Условия эксплуатации

Трансформатор ТМТО предназначен для эксплуатации в районах с умеренным климатом, при: не взрывоопасной и химически активной среде. высота установки над уровнем моря - не более 1000 м. Трансформатор не рассчитан для работы в условиях; тряски, вибрации, ударов в химически активной среде. при частых включениях со стороны питания до 10 раз в сутки. Режим работы - длительный.

Температура окружающего воздуха -45°С до +40°С. Относительная влажность воздуха - не более 80% при +25°С.

Структура условного обозначения ТМТО-Х/0,38-У 1

- трансформатор трехфазный.
м- охлаждение масляное с естественной циркуляцией воздуха и масла.
то- для термической обработки.
X- номинальная мощность, кВА
0,38- номинальная напряжения обмотки ВН, кВ.
У1- климатическое исполнение и категория размещения по ГОСТ 15150
Технические характеристики

Трансформатор ТМТО-80/0,38-У1 выпускаются с номинальным напряжением первичной обмотки (высшего напряжения) 380В включительно и вторичной обмотки (низшего напряжения) - 42В, со ступенчатым регулированием напряжения на обмотке высшего напряжения или на обмотке среднего напряжения. Для этого трансформаторы оснащены переключателем напряжения, который присоединяется к обмотке среднего напряжения. Напряжение регулируется без возбуждения, при отключенной от сети трансформатора со стороны ВН. Диапазоны регулирования приведены в таблице. Схема и группа соединения У/Д/Д/11-11. Мощность - 80 кВА. Частота-50 Гц.

Потери холостого хода - 270 Вт. Потери короткого замыкания - 2200 Вт. Ток холостого хода -2,3%. Масса масла -155 кг. Масса полная - 425 кг.

Конструкция трансформаторов

Баки трансформаторов сварные, овальные в плане. Для увеличения поверхности охлаждения применяются радиаторы. Подъем трансформатора в сборе осуществляется за крюки, расположенные под верхней рамой бака. Внизу расположены пробка для спуска масла, кран (пробка) для заливки масла, пробка для взятия пробы масла, болт заземления. На крышке бака имеется вводы ВН, НН, расширитель, пробка для доливки масла. Активная часть состоит из магнитопровода, изготовленного из холоднокатаной электротехнической стали, обмоток и высоковольтного переключателя. Обмотки трансформаторов из алюминиевых проводов. Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые.

Технические характеристики трансформатора ТМТО-80/0,38-У1
Обмотки высшего напряжения (ВН)Обмотки среднего напряжения (СН)Обмотки низшего напряжения (НН)Основные технические характеристики
Номин

мощность,

кВА

Номин.

нап-

ряж,

В

Номин

ток, А

Номин

мощность,

кВА

Поло-

жение

перек-люч-

ателя

Напря-

жение на отве-

твле-

ниях

Номин. ток, АНомин. мощ-

ность, кВА

Номин. напря-

жение,

Номин. ток, АГруппа соединМасса масла ,кгМасса полная, кг
80380121,577,5V954712,54234,4У/Д/Д-11/11155425
69,34IV85
61,18III75
58,54II65520
49,53I55

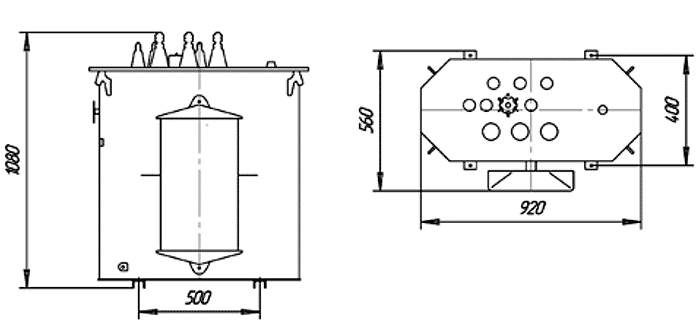

Трансформатор ТМТО - габариты
