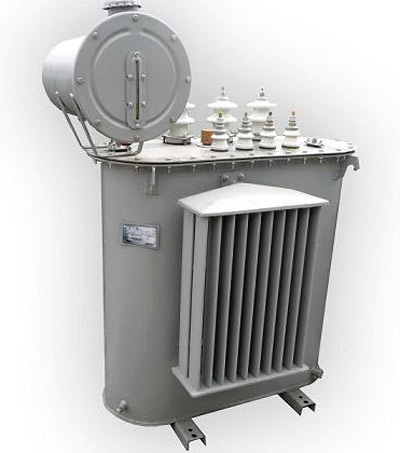

Трансформаторы серии ТМ
Трехфазные масляные трансформаторы серии ТМ (Минский электротехнический завод им. В.И. Козлова) предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии в условиях наружной или внутренней установки умеренного (от +40°С до -45°С) или холодного (от +40°С до -60°С) климата. Окружающая среда — невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1 000 м.
Технические характеристики трансформаторов серии ТМ
| Номинальная мощность, кВА | Номинальное напряжение, кВ | Схема и группа соединения обмоток | Потери, Вт | Ток XX,% | Напряжение К3,% | Размеры, мм | Масса, кг | |||||
| ВН | нн | XX | КЗ | L | В | Н | масла | полная | ||||
| 6; 10 | 0,23 | Y/Yн-0 | 1050 | |||||||||
| 25 | Y/Zн-11 | 115 | 600 | 2,8 | 4,5 | 410 | 1060 | 72 | 260 | |||
| 15 | 0,4 | Y/Yн-0 | 1120 | |||||||||
| Y/Zн-11 | ||||||||||||
| 6; 10 | 0,23 | Y/Yн-0 | 1070 | |||||||||
| 40 | Y/Zн-11 | 155 | 880 | 2,6 | 4,5 | 420 | 1135 | 89 | 317 | |||
| 15 | 0,4 | Y/Yн-0 | 1040 | |||||||||
| Y/Zн-11 | ||||||||||||
| 6; 10 | 0,23 | Y/Yн-0 | 1060 | |||||||||
| 63 | Y/Zн-1 1 | 220 | 1280 | 1,8 | 4,5 | 660 | 1190 | 110 | 420 | |||
| 15 | 0,4 | Y/Yн-0 | 1150 | |||||||||
| Y/Zн-11 | ||||||||||||
| 1000 | 6; 10 | 0,4 | Y/Yн-0 | 1600 | 10800 | 0,5 | 5,5 | 2000 | 1100 | 2200 | 900 | 3000 |
| Y/Zн-11 | ||||||||||||
| 1600 | 10 | 0,4 | A/Yн-11 | 2300 | 16500 | 0,4 | 6,0 | 2300 | 1325 | 2475 | 1250 | 4665 |
Номинальная частота 50 Гц. Регулирование напряжения осуществляется в диапазоне до ±5% на полностью отключенном трансформаторе (ПБВ) переключением ответвлений обмотки ВН ступенями по 2,5%.
Температурные изменения объема масла в трансформаторах компенсируются маслорасширителем со встроенным воздухоосушителем, предотвращающим попадание в трансформатор влаги и промышленных загрязнений, поступающих с воздухом при температурных колебаниях уровня масла.
Баки трансформаторов мощностью 25,40,63 и 1 600 кВ А — гладкие, мощностью 1 000 кВ А — гофрированные.
Трансформаторы мощностью 1 000 и 1 600 кВ-А (по заказу потребителя) комплектуют газовым реле и (или) манометрическим сигнализирующим термометром.
