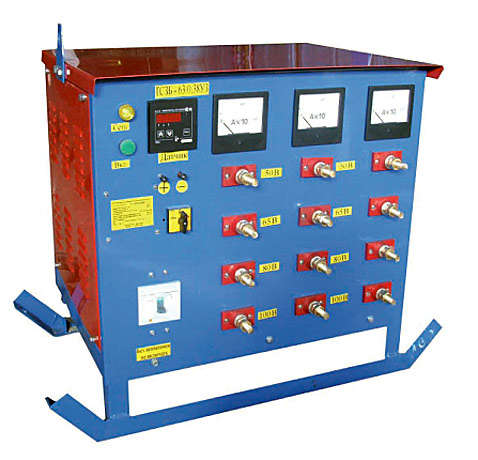

Трансформатор силовой трехфазный с воздушной принудительной циркуляцией воздуха защищенного исполнения ТСЗБ-63/0,38 УЗ, производства ОАО «Кентауский трансформаторный завод», предназначен для электропрогрева бетона и мерзлого грунта.

Нормальная работа трансформатора обеспечивается в следующих условиях: температура окружающего воздуха при работе под нагрузкой от минус 45°С до плюс 20°С; относительно влажности воздуха не более 80% при +20°С; высота над уровнем моря - не более 1000м.

Трансформатор ТСЗБ-63/0,38 УЗ не предназначен для работы в условиях тряски, вибраций, ударов, во взрывоопасной и химически активной средах.

Устройство и принцип работы

Трансформатор представляет собой передвижную установку в едином корпусе с естественной вентиляцией, обеспечивающую преобразование электрической энергии сети в электрическую энергию, необходимую для термообработки бетона. Трансформатор состоит из активной части, автоматического выключателя, блока управления и кожуха, на передней панели которого расположены выводы НН. Активная часть состоит из магнитопровода с обмотками высокого напряжения (ВН) и низкого напряжения (НН), нижних и верхних ярмовых балок и отводов НН. Активная часть жестко соединена с кожухом. Магнитопровод трансформатора стержневого типа собран из электротехнической стали. Обмотки многослойные цилиндрические, изготовлены из алюминиевого провода прямоугольного сечения с изоляцией типа «NOMEKC». Отводы выполнены из алюминиевой шины или латунной шпильки. На вводе трансформатора установлен автоматический выключатель, который осуществляет защиту трансформатора от перегрузки и коротких замыканий. Контроль наличия напряжения на вводе 380 В, в цепи 380 В питания трансформатора и в цепях управления осуществляется сигнальными лампами. Контроль тока нагрузки электропрогрева по фазам на стороне НН трансформатора осуществляется амперметром.

Основные преимущества трансформатора

1. Экологическая безопасность. Отсутствие в трансформаторе масла устраняет угрозу загрязнения окружающей среды при его утечке. Отсутствие токсичных и редких газов, выделяющихся в случае пожара, устраняет угрозу загрязнения окружающей среды.
2. Безопасность при эксплуатации. Обмотки трансформатора не горючи и не могут быть источниками пожара;
3. Небольшие габаритные размеры , что обеспечивает удобства при эксплуатации и транспортировки.
4. Не требуется дополнительные меры противопожарной безопасности в местах установки трансформатора.
5. Устойчивость к воздействию сырости и влаги.

Минимальные эксплуатационные затраты, так как отсутствует необходимость периодической проверке при замене диэлектрической жидкости.

1. Позволит вести строительные работы непрерывно в любых погодных условиях.

Технические характеристики трансформатора ТСЗБ-63/0,38 УЗ

Наименование параметра	Норма
Напряжение питание сети, В	380
Частота, Гц	50
Номинальная мощность, кВА	63
Ступени напряжения на холостом ходу на стороне НН, В	50; 65; 80; 100
Ток на стороне НН при напряжении 50 В, не более, А	450
Ток на стороне НН при напряжении 65 В, не более, А	350
Ток на стороне НН при напряжении 80 В, не более, А	300
Ток на стороне НН при напряжении 100 В,не более. А	250
Габаритные размеры, мм	1000x640x865
Масса, кг не более	250

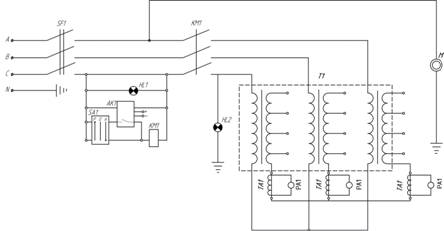

Схема электрическая принципиальная

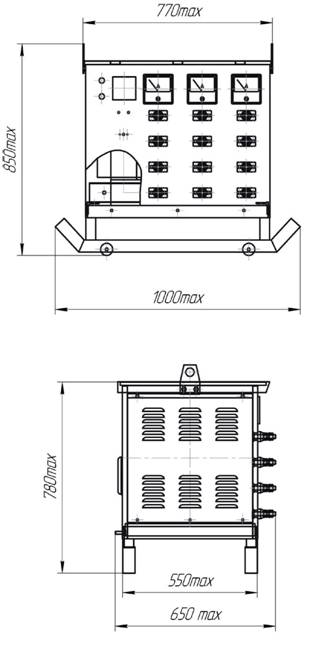

Габаритные размеры и общий вид трансформатора ТСЗБ - 63/0,38 УЗ
