Тяговая подстанция постоянного тока

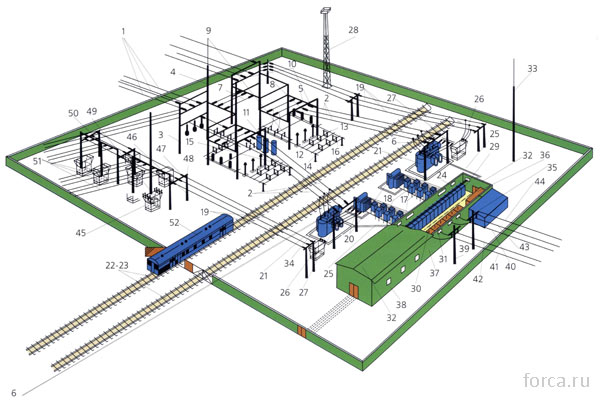

Общий вид тяговой подстанции:

1 - провода ввода 110 кВ;

2 - провода присоединения трансформатора;

3 - железобетонная опора;

4 - молниеотвод на опоре РУ-110;

5 - железобетонная перекладина;

6 - гирлянда изоляторов;

7 - ремонтная перемычка;

8 - трансформатор напряжения НКФ-110;

9 - разъединитель рабочей перемычки;

10 - перекладина;

11 - масляный выключатель МКП-110 М;

12 - разрядники РВС - 110;

13 - разъединитель 110 кВ;

14 - рама отделителя и короткозамыкателя;

15 - короткозамыкатель;

16 - отделитель;

17 - присоединение тягового трансформатора;

18 - шкафы выпрямителя;

19 - ввод в РУ - 35 кВ;

20 - тяговые трансформаторы;

21 - понижающий трехобмоточный трансформатор;

22 - подъездной путь 2;

23 - подъездной путь 1;

24 - проходные изоляторы на проходной плите;

25 - ввод РУ - 10 кВ;

26 - ячейка ввода 35 кВ;

27 - перекладина;

28 - прожекторная мачта;

29 - камера РУ - 10 кВ;

30 - шины РУ - 10 кВ;

31 - камеры РУ - 3,3 кВ;

32 - здание тяговой подстанции;

33 - отдельно стоящий молниеотвод;

34 - присоединение ячейки ввода 35 кВ;

35 - реакторная;

36 - фильтроустройство;

37 - помещение щитовой;

38 - дизель - генераторная;

39 - опора фидеров контактной сети;

40 - отсасывающий фидер;

41 - 44 - фидеры контактной сети;

45 - выключатель 35 кВ;

46 - опора;

47 - гирлянда изоляторов;

48 - поперечина;

49 - ячейка 35 кВ;

50 - шины РУ - 35 кВ;

51 - провода линии 35 кВ;

52 - вагон
