ВЫКЛЮЧАТЕЛЬ У-110

а - разрез фазы выключателя У–110;

1 - бак;

2 - траверса;

3 - дугогасительная камера;

4 - шунтирующий резистор;

5 - направляющее устройство;

6 - изоляция бака выключателя;

7 - трансформатор тока;

8 - маслоуказатель;

9 - приводной механизм;

10 - ввод маслонаполненный;

11 - выхлопное отверстие (сопло);

12 - устройство подогрева масла

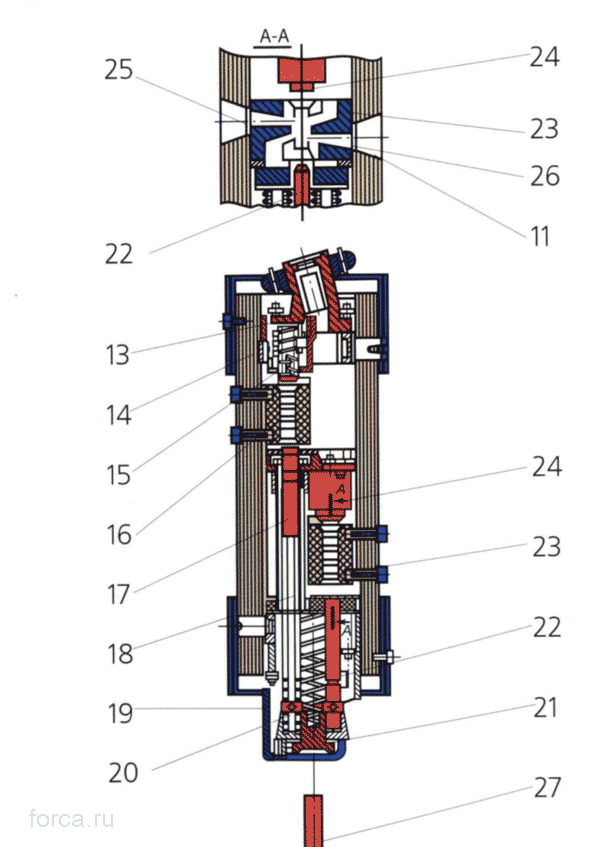

б - разрез дугогасительной камеры выключателя У–110;

13 - держатель;

14 - корпус камеры;

15 - неподвижный контакт;

16 и 23 - дугогасительные решетки;

17, 21 и 22 - подвижные контакты;

18 - изолирующая втулка;

19 - экран;

20 - поджимающая пружина;

24 - промежуточный контакт;

25 и 26 - дутьевые щели;

27 - внешний подвижный контакт
