УИВ-100/20

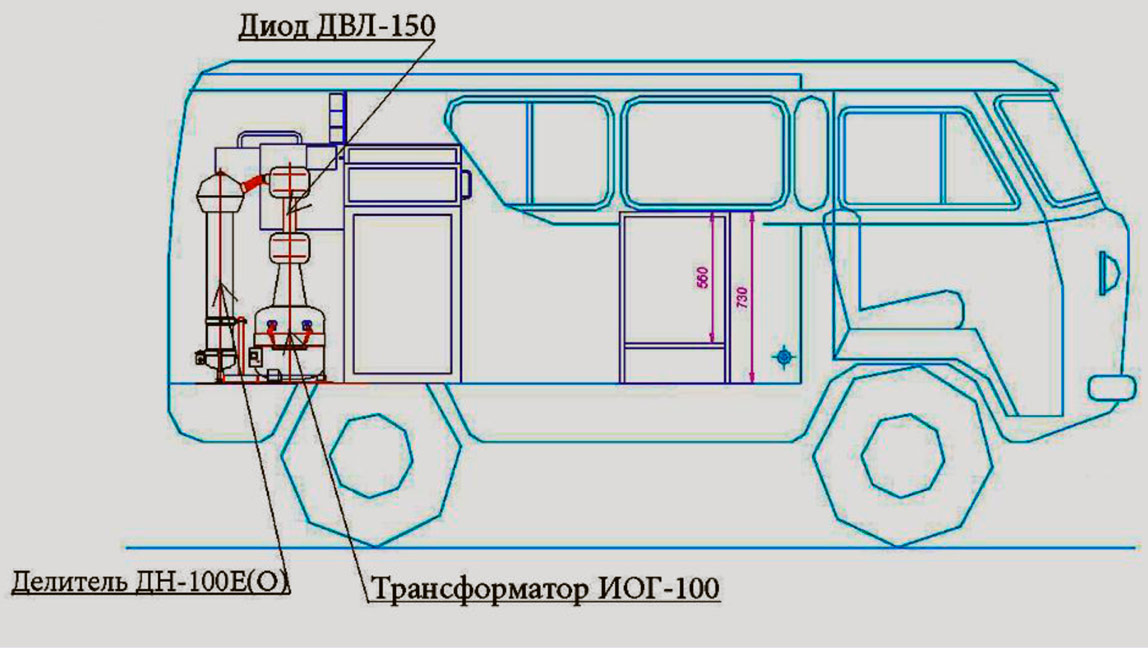

Передвижная электролаборатория с установкой УИВ-100/20
Параметры установки
| Значение | |
| Номинальное напряжение промышленной частоты, кВ | 100 |
| Номинальное напряжение питания, В | 220 |
| номинальная частота, Гц | 50 |
| диапазон испытательных напряжении промышленной частоты, кВ | 10-105 |
| Номинальное постоянное напряжение, кВ Минимальная емкость нагрузку, нФ | 70 0 |
| Максимальная емкость нагрузки при номинальном напряжение нФ | |
| Емкость делителя напряжения, пФ | 500 |
| Установившийся ток к.з., А, не менее Диапазон испытательного постоянного напряжения, кВ | 3,0 10-70 |
| Максимальный ток нагрузки, мА | 80 |
| Коэффициент пульсации (холостой код), %, не более Испытательная мощность, кВА: | 1 |
| - в длительном режиме* | 12,0 |
| - в повторно-кратковременном режиме** Максимальная потребляемая мощность, кВ А Погрешность измерения высокого напряжения, % | 20,0 14,5 3 |
| Стабильность произведения напряжений в диапазоне, % Габаритные раз меры, мм; (вес, кг): - пульт управления: - регулятор напряжения - испытательный трансформатор * Восемь часов в сутки **При длительности цикла 60 мин ПВ 10 % | 1 440x177x370 (7) 440x265x650 (65) 400x420x700 (35) |

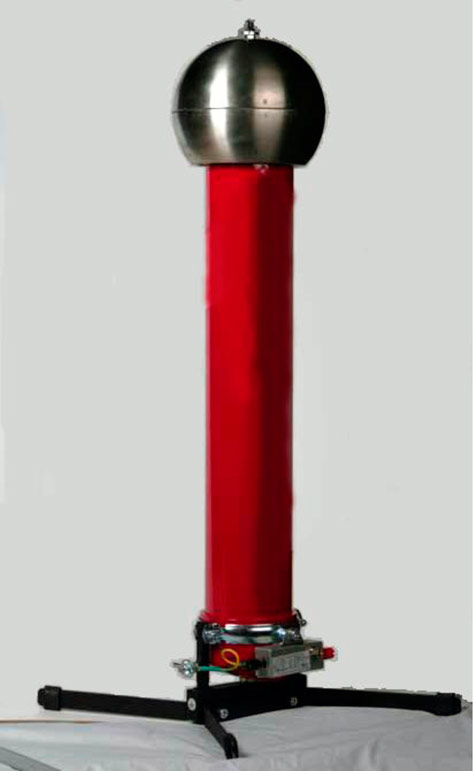

Элегазовый делитель высокого напряжения ДН-100Е

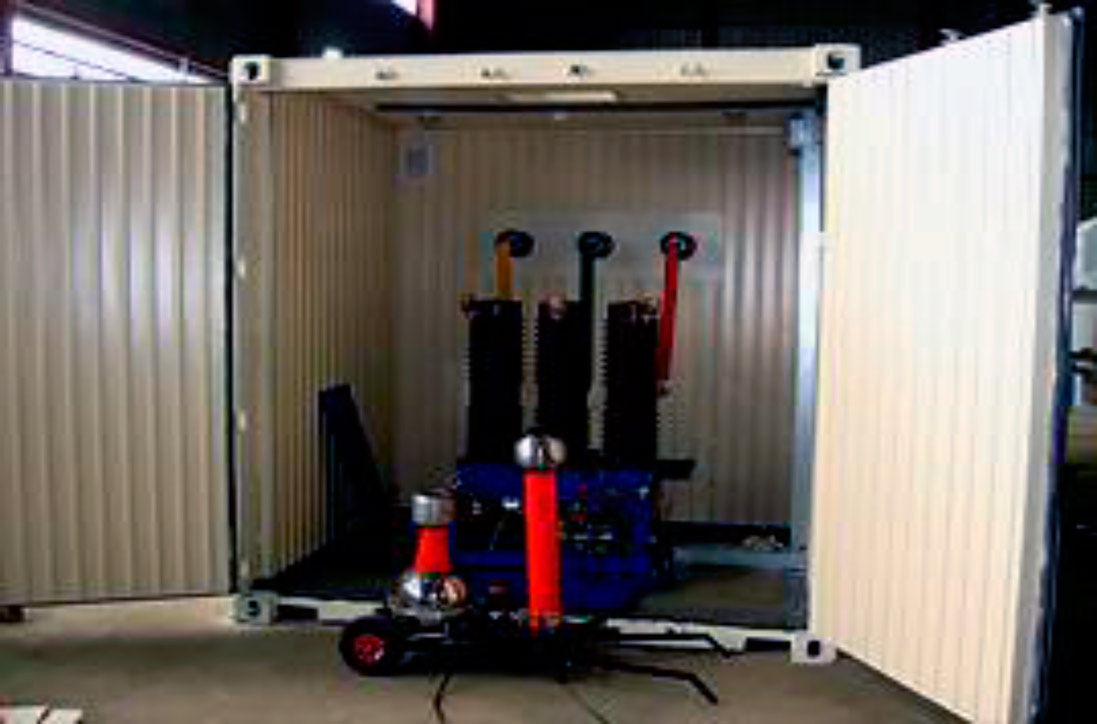

Установка УИВ-100 кВ при испытаниях п/ст резервного питания
