УИВ-15, УИВ-50, УИВ-100

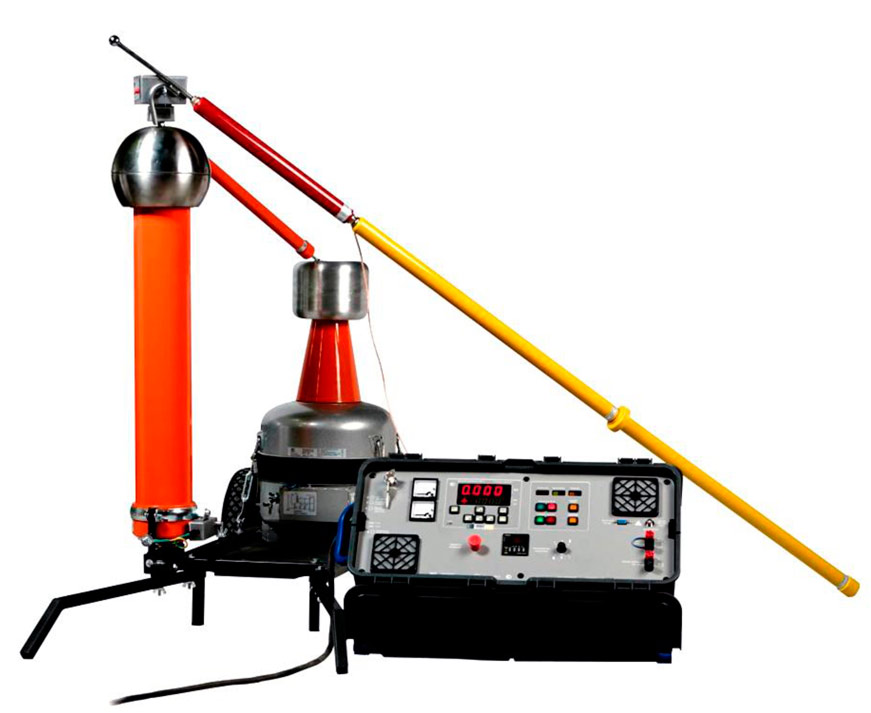

Малогабаритные переносные испытательные установки УИВ-15, -50,-100 кВ

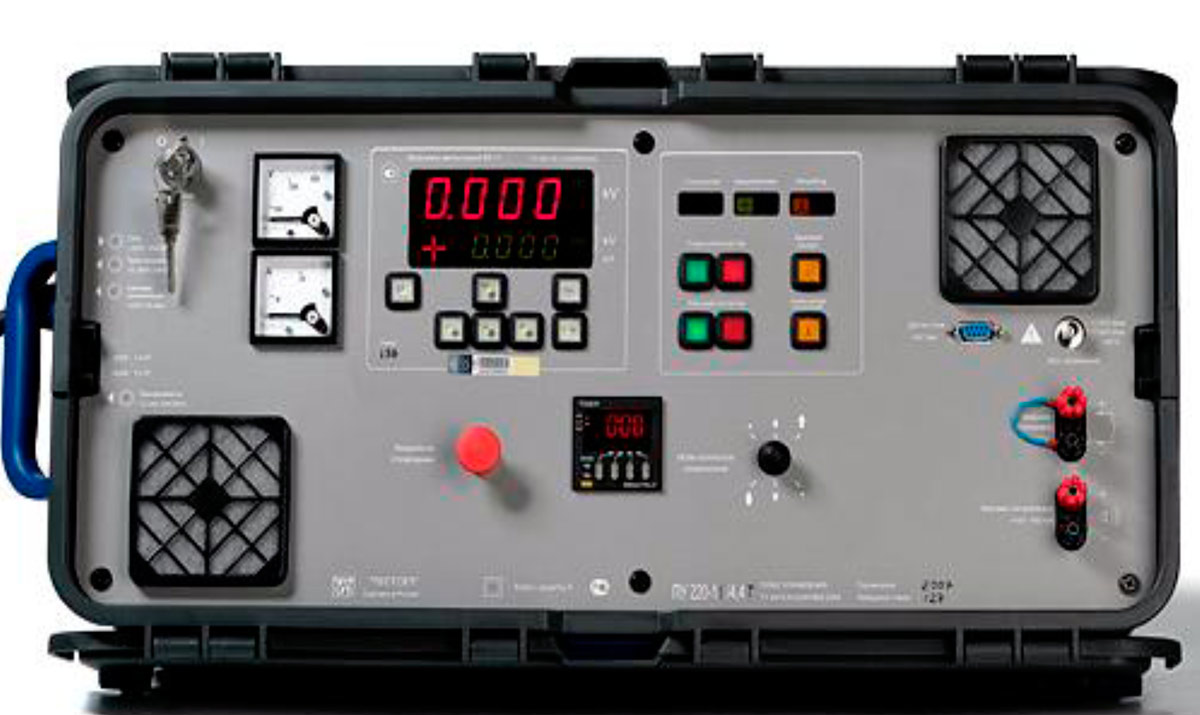

Универсальный пульт управления установок УИВ-15, 50 и 100 кВ («ПУ-220»)

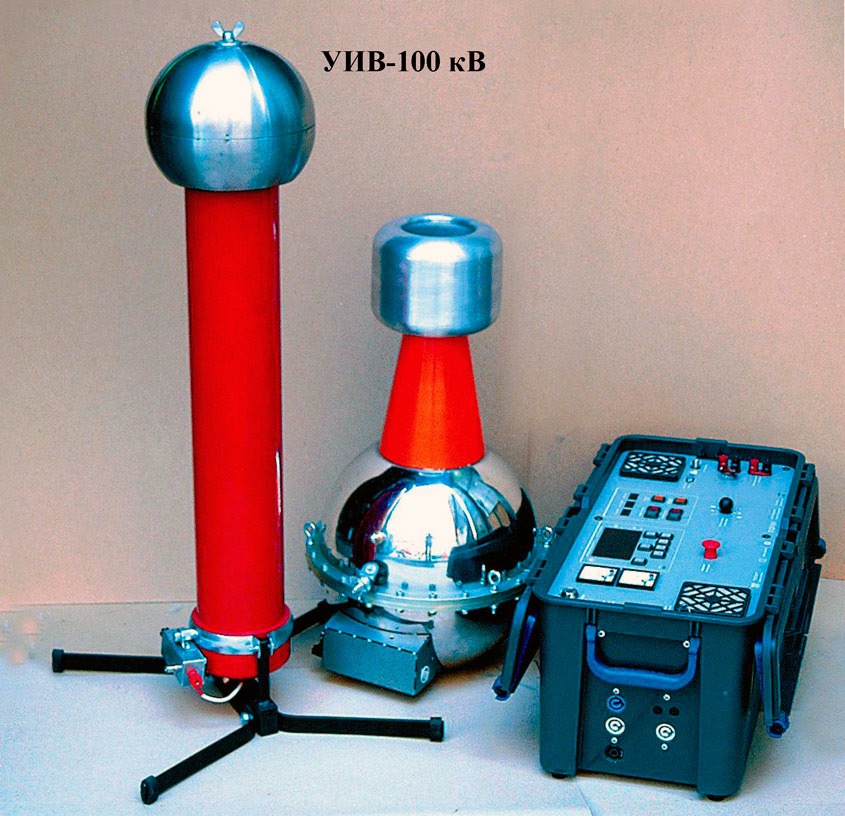

Установки УИВ-(1-10-100) кВ

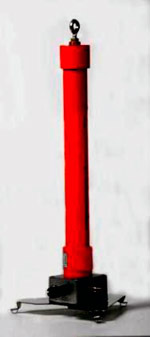

(ДHE-10 kB)
Основные технические характеристики серии установок УИВ-15, 50 и 100 кВ
| УИВ-100 | УИВ-50 | УИВ-15 | |
| Номинальное напряжение, кВ | 100 | 50 | 15/10 |
| Номинальное напряжение питания, В | 220 | ||
| Номинальная частота, Гц | 50 | ||
| Основной диапазон генерируемых напряжений, кВ | 10-105 | 5-55 | 1-15 |
| Дополнительный диапазон генерируемых напряжений, кВ* | 1-10 | 1-5 | 0.5-1.5 |
| Испытательное напряжение частоты 50 Гц, кВ | 110 | 55 | 16,5/11 |
| Установившийся ток к.з., А, не менее | 1.2 | 2,5 | 6,5/7,2 |
| Минимальная емкость нагрузки, нФ | 0,0 | 0,0 | 0,0 |
| Макс. емкость нагрузки при номинальном напряжении, нФ | 1.9 (5,5) | 8,5 (22) | 105/170 |
| Макс. емкость при испытании цепей блокировки и управления, нФ | 15 | 40 | 330 |
| Испытательная мощность, кВА: | |||
| - длительный режим | 4.1 (-) | 4.4 (-) | 4,7 |
| - повторно - кратковременный режим, ПВ 10% | 7,8(18,5) | 7,5(17,5) | 7,4 |
| Номинальное напряжение постоянного тока, кВ ** | 70 | - | |
| Коэффициент пульсаций (холостой ход), %, не более** | 2 | - | |
| Максимальный ток нагрузки, мА** | 10 | 20 | - |
| Макс. емкость нагрузки, мкФ** | 2 | 5 | - |
| Максимальная потребляемая мощность, не более, кВА | 4,4 | 5.0 | |
| Погрешность измерения высокого напряжения, % | 3 | ||
| Стабильность воспроизведения напряжений в диапазоне, % | 1 | ||
| Интенсивность ЧР при ном. напряжении, пКл, не более | 5,0 | ||
| Масса комплекта (нетто/брутто), кг | 85/110 | 80/105 | 70/90 |
*При комплектовании ПУ 220-12/4,4;
**При комплектовании выпрямителемЗначения в скобках - при комплектовании дополнительным трансформатором ИОГ-хх(Р)

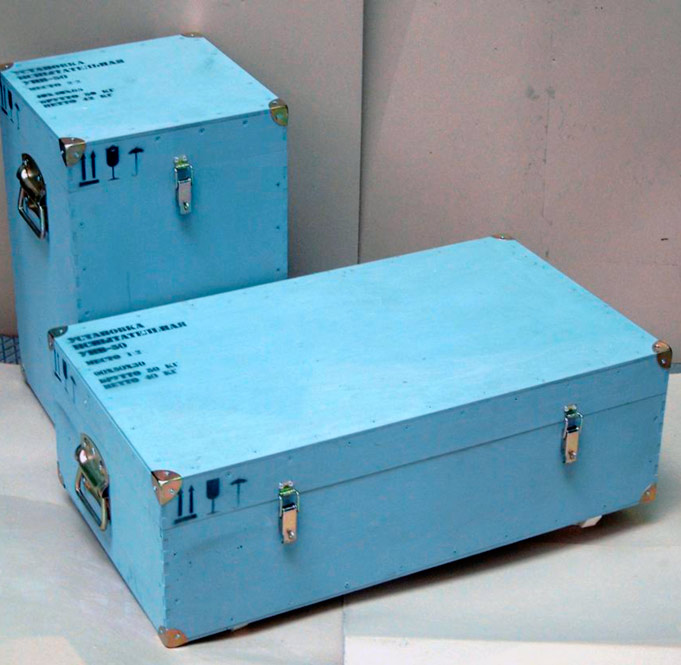

Установки серии УИВ (15-50-100) кВ (транспортирование)
