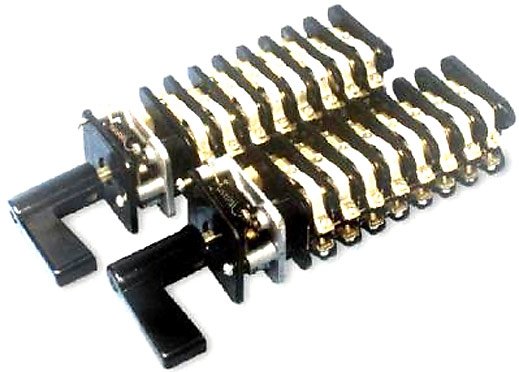

УП5300 переключатель

Универсальные переключатели серий УП5300, УП5400 и УП5800

Число положений и способы фиксации рукоятки переключателей серий УП5300, УП5400, УП5800 и ПКУЗ

Способ фиксации	Буквенное обозначение	Угол поворота, град
Способ фиксации	Буквенное обозначение	против часовой стрелки	нулевое положение	по часовой стрелке
С самовозвратом в начальное положение 0° без фиксации	А	45	0	45
	Б	-	0	45
	В	45	0	-
	Г	-		90
Фиксация на положениях через 90°	Е	90		90
	Ж	45		45
	И	-	0	45
	К	45	0	-
	Л	90,45	0	45,90
	М	135, 90,45	0	45, 90, 135
Фиксация на положениях через 45°	Н	135, 90,45	0	45, 90,135,180
	С	45	0	45
	Ф	90,45	0	45
	У	45	0	45,90
	X	90,45	0	45, 90, 135

Примечания.

Переключатели УП5800 со способами фиксации А, Б и В не выпускаются, а другие переключатели этого исполнения выпускаются с рукояткой только револьверного типа.
Значок "-" показывает, что на промежуточных (через 45°) положениях рукоятка не фиксируется.

Предельная разрывная способность контактов универсальных переключателей серий УП5300, УП5400, УП5800 и ПКУЗ

Примечание.

Допустимая длительная нагрузка замкнутых контактов для УП — 16 А, а для ПКУЗ — 10 А.
Два разрыва создаются в УП последовательным включением двух одновременно размыкающихся контактов.
Предельная разрывная способность каждого контакта ПКУЗ ориентировочно такая же, как указано для цепей с двумя разрывами, но при постоянном токе и напряжении не выше 220 В.
