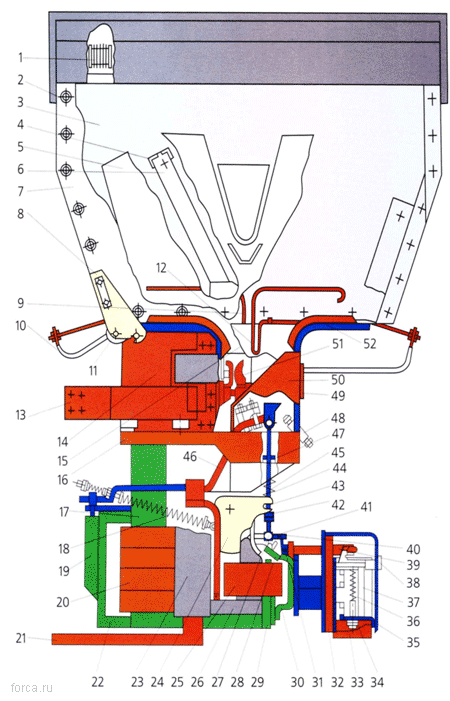

УСТРОЙСТВО ВЫКЛЮЧАТЕЛЯ ВАБ-43:

устройство выключателя ВАБ-43

1 - деионизирующая решетка;

2 - болт;

3 - внутренняя перегородка;

4 - наконечник полюса;

5 - V - образный щит;

6 - полюс магнитопровода;

7 - внешний щит;

8 - косынка для установки дугогасительной камеры

9 и 12 - дугогасительные рога;

10 - гибкая связь;

11 - прорезь косынки;

13 и 21 - контактные выводы;

14 и 50 - главные контакты;

15 - полюс магнитного дутья;

16 - изоляционное основание;

17 и 22 - брусья магнитопровода;

18 - отключающая пружина;

19 - магнитный шунт;

20 - держащая катушка;

23 - индуктивный шунт;

24 - якорь;

25 - включающая катушка;

26 - П-образный сердечник;

27 - ось;

28 - якорек механизма свободного расцепления;

29 - сердечник;

30 - магнитопроводящая скоба;

31 - пружина;

32 - изоляционное основание;

33 и 35 - металлические экраны;

34 - гайка;

36 - пружина;

37 - блок-контакты;

38 - рычаг;

39 - тяга;

40 - защелка;

41 - зуб рычага;

42 - гайка;

43 - ось;

44 - пружина;

45 - тяга;

46 - гибкая связь;

47 - гайка;

48 - упор;

49 - изоляционный экран;

51 и 54 - дугогасительные контакты;

52 - скоба;

53 - ось;

55 - пружина;

56 - гайка;

57 - скоба;

58 - гибкая связь;

59 - пружина;

60 - размагничивающий виток

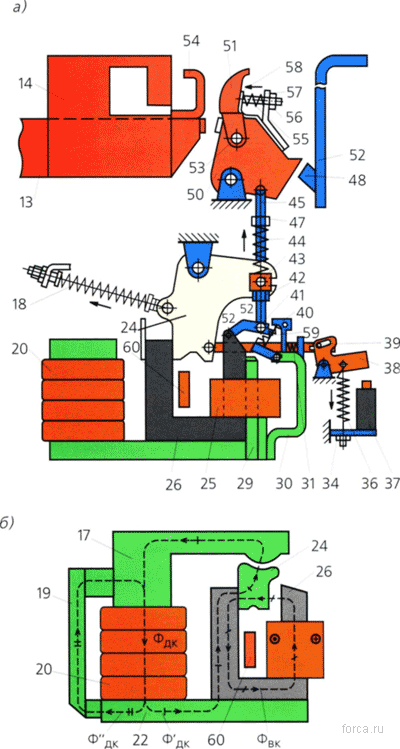

МЕХАНИЗМ ВЫКЛЮЧАТЕЛЯ (а) И ЕГО МАГНИТНАЯ СИСТЕМА (б) В ОТКЛЮЧЕННОМ ПОЛОЖЕНИИ (В НАЧАЛЕ ВКЛЮЧЕНИЯ):

механизм выключателя ВАБ-43 и его магнитная система

Фдк - магнитный поток держащей катушки;

Ф'дк и Ф" дк - составляющие потока Фдк;

Фвк - магнитный поток включающей катушки
