Вакуумные выключатели HVX на напряжение до 24 кВ

ОПИСАНИЕ И НОМЕНКЛАТУРА ИЗДЕЛИЙ

Условия поставки

Наша поставка и услуги осуществляются на основании «Общих условий поставок изделий и услуг для электротехнической промышленности», а также в соответствии с действующей редакцией наших «Общих условий продажи». Мы сохраняем за собой право изменять в любое время информацию в этом каталоге, в частности данные о размерах, массе изделий и т.д. Технические спецификации и характеристики изделий, описанных в настоящем документе, являются действительными на момент печати и могут изменяться. Претензии в отношении поставленных изделий должны быть предъявлены в течение недели со дня их получения с приложением упаковочного листа. Иски, направленные позже указанного срока, рассматриваться не будут.

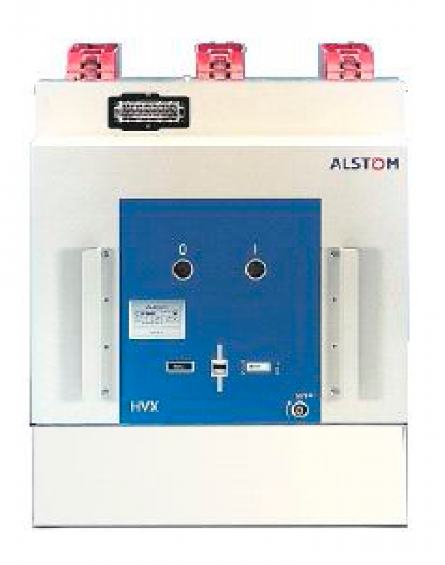

Вакуумные выключатели HVX Alstom усовершенствованная разработка для применения в современных распределительных устройствах с воздушной изоляцией

Общее описание

Вакуумный выключатель серии HVX является усовершенствованной разработкой для применения в новейших распределительных устройствах с воздушной изоляцией. Он характеризуется компактной конструкцией, небольшими габаритными размерами, удобной для оператора системой управления и современным многофункциональным промышленным дизайном.

Таким образом, выключатель полностью отвечает современным рыночным требованиям, при этом его компактные размеры, без применения дополнительного твердого изоляционного материала, при установке в щитах распредустройств обеспечивают достаточную диэлектрическую прочность.

Основные характеристики

Выключатели HVX Alstom многофункциональность конструкции

компактный и надежный одновальный пружинный приводной механизм

функциональное размещение рабочих и сигнальных элементов системы управления для оператора

отсутствие незащищенных полюсов

подвесная вакуумная камера, защищенная от воздействия внешних сил

оболочка полюса выполняет функции изоляционной опоры

оболочка полюса обеспечивает высокую степень механической защиты

приводной механизм на базе соленоида (возможный вариант)

версия фиксированной установки

версия установки в выкатной тележке

версия выкатывания по направляющим рейкам

высокая надежность благодаря использованию небольшого количества отдельных компонентов

применение во всем мире в соответствии со всеми стандартами

не требует технического обслуживания

Области применения:

Воздушные линии электропередачи

Кабельные линии электропередачи

Электродвигатели

Трансформаторы

Генераторы

Конденсаторы

Обозначение типа выключателей

Выключатель HVX Alstom

Обозначение типа вакуумного выключателя нанесено на заводской табличке и содержит информацию с описанием основных технических данных. На следующем примере расшифровывается принцип обозначения типа изделия:

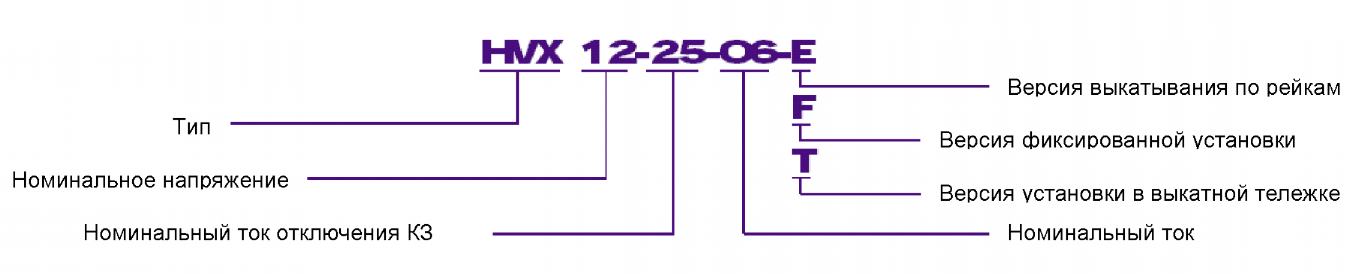

Обозначение типа выключателей

Технические характеристики HVX

Номинальное напряжение

кВ

Испытательное импульсное напряжение

кВ

Испытательное кратковременное

напряжение промышленной частоты кВ

Номинальный ток КЗ при включении

кА

Номи-

нальный ток отклю­

чения КЗ

КА1)

Номи-

нальный ток

А

1275284016630- 1250
6325630 - 2500
8031.5630 - 2500
10040800 - 2500
17.595384016630- 1250
6325630 - 2500
8031.5630 - 2500
10040800 - 2500
24125504016630 - 2500
6325630 - 2500
8031.5630 - 2500

1) Также соответствует номинальному кратковременному току 3 секунд.

"
