Варианты гашения дуги в высоковольтных выключателях

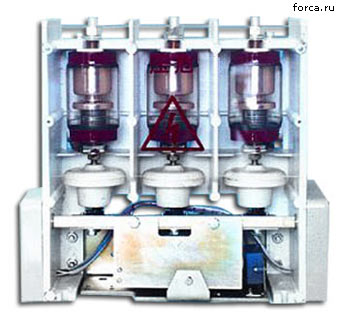

вакуумный выключатель

При горении дуги в высоковольтном выключателе в ней одновременно протекают два противоположных процесса: ионизации и деионизации. Если скорость образования ионов вследствие термической и ударной ионизации равна скорости исчезновения ионов вследствие рекомбинации и диффузии, в дуге будет существовать баланс ионов, и она будет устойчивой. Следовательно, успешность отключения тока короткого замыкания и гашение дуги в выключателе зависят от скорости протекания двух процессов: восстановления электрической прочности дугового промежутка и восстановления напряжения на контактах выключателя. При этом чтобы дуговой промежуток не был повторно пробит восстанавливающимся напряжением, необходимо как можно быстрее устранить из него заряженные частицы, т.е. деионизировать его. Существует несколько вариантов достижения этого, которые будут рассмотрены далее.

дугогасительные камеры выключателя

Газовоздушное дутье

Поток газов, направленный вдоль или поперек дуги существенно снижает ее температуру. При дутье в ствол дуги попадают молекулы газа, возникает диффузия и охлаждение дуги. Генерация или подача газов в различных выключателях организована по-разному. В воздушных выключателях из специальных баллонов со сжатым воздухом поступает холодный воздух. В масляных выключателях газ возникает при разложении масла электрической дугой. При автогазовом дутье, чаще используемом в выключателях нагрузки, газ генерируется при разложении твердых материалов.

Гашение электрической дуги в масле

гашение дуги в масле

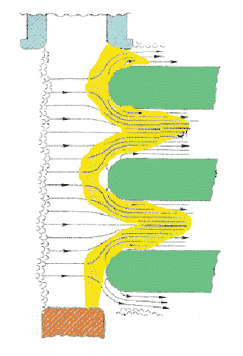

В масляных выключателях контакты находятся в масле. Возникающая, при размыкании контактов электрическая дуга, разлагает масло, при этом сама дуга оказывается в газовом пузыре, состоящем из углеводородов, водорода и паров масла. Водород и высокое давление в пузыре способствуют деионизации дуги, и ее охлаждению. Кроме того движение газов, растягивание дуги в дугогасительной камере повышают дугогасящий эффект.

Гашение дуги в вакууме

дугогасительная камера вакуумного выключателя

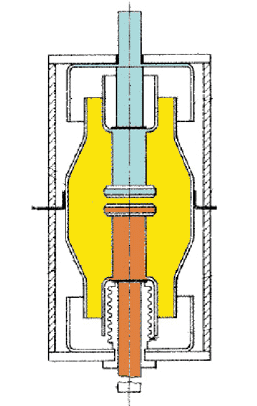

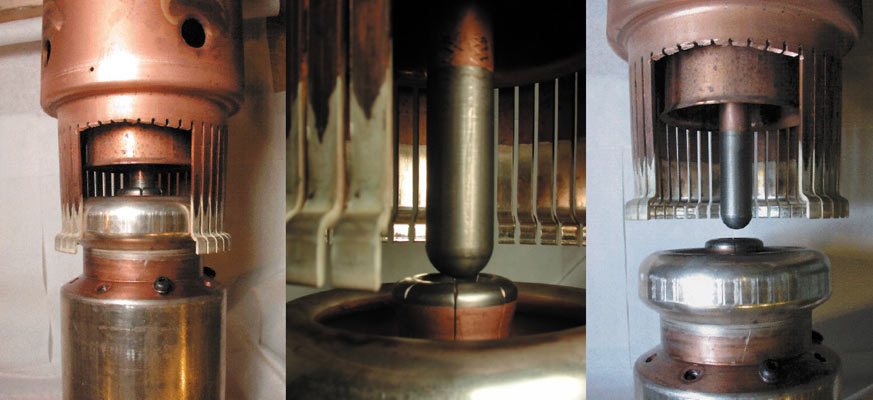

Электрическая прочность вакуума (высокоразреженного газа) во много раз превышает электрическую прочность воздуха в обычных условиях. Это свойство нашло применение в вакуумных выключателях. После размыкания контактов в дугогасящей камере вакуумного выключателя при первом прохождении тока через ноль дуга гаснет, электрическая прочность промежутка восстанавливается.

Гашение дуги в газах высокого давления

гашение дуги в элегазе

Хотя и воздух, при давлении выше 2 МПа, имеет достаточно высокую электрическую прочность, что дает возможность проектировать выключатели с гашением дуги в среде воздуха под давлением. Но, большее распространение в электроэнергетике получили элегазовые выключатели, в которых в качестве дугогасящей среды используется элегаз (SF6 - шестифтористая сера), который имеет более высокие, чем воздух, электрическую прочность и дугогасящие свойства. Элегазовые выключатели нашли широкое применение в современных электроустановках, практически всех классов напряжения.

Магнитное дутье, как вариант гашение дуги

Магнитное дутье применяется в электромагнитных выключателях. Щелевая дугогасящая камера из жаропрочного материала – основной элемент электромагнитных выключателей. Магнитное дутье, как правило, создается с помощью электромагнита, который включается последовательно в контур дуги. За счет него электрическая дуга в выключателе растягивается, охлаждается и гаснет.

Многократный разрыв цепи электрической цепи

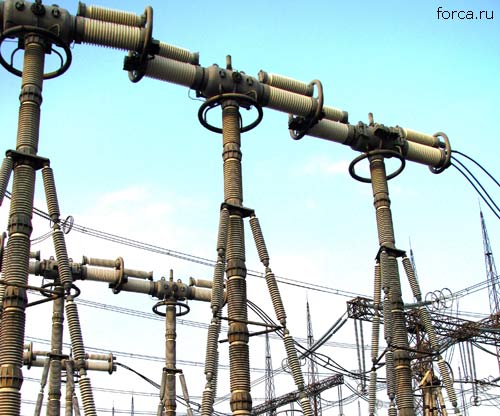

воздушный выключатель

Этот способ гашения дуги, как правило, применяется одновременно с вышеперечисленными, при коммутации высоких напряжений, когда отключение больших токов становится нетривиальной задачей. За счет многократного разрыва дуги с помощью нескольких дугогасящих устройств, достигается кратное снижение напряжения в каждом из них. Равномерное распределение напряжения на каждый разрыв достигается за счет активных сопротивлений или емкостей, включаемым параллельно основным контактам выключателя.
