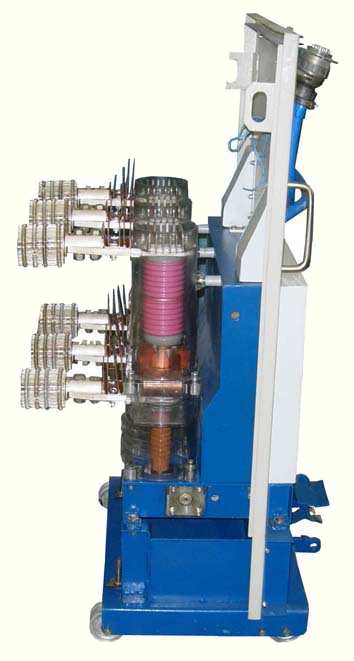

ВБ-10-31,5/1250 У2 – вакуумный выключатель

ВБ-10-31,5/1250 У2 - вакуумный высоковольтный выключатель для частых коммутаций электрических цепей при нормальных и аварийных режимах в ячейках комплектных распределительных устройств в электрических сетях трехфазного переменного тока частотой 50Гц с напряжением 10 (6) кВ с изолированной или компенсированной нейтралью.
Выключатели поставляются на все комплектные распределительные устройства - строительные предприятия России, Беларуси, Польши, а также широко используются для замены масляных и маломасляных выключателей, отработавших свой ресурс, по программе Ретрофит во всех КРУ и КСО прежних лет выпуска.
Выключатели соответствуют требованиям ГОСТ 687-78, ГОСТ 18397-86 и КУЮЖ.674152.012ТУ, КУЮЖ.674152.025ТУ
Выключатели ВБ-10-31,5/1250 У2 имеют два исполнения по виду привода:
- с пружинным приводом (ВБП)
- с электромагнитным приводом (ВБМ);

Основные технические данные выключателя

Производитель: НПП "Контакт"
Номинальное напряжение, кВ: 10
Наибольшее рабочее напряжение, кВ: 12
Номинальный ток, А: 1250
Номинальный ток отключения, кА: 31,5
Электродинамическая стойкость (кА): 81
Ток термической стойкости, кА (с): 31,5 (3)

Собственное время включения, с, не более

- электромагнитным приводом;

0,1

- пружинно-магнитным приводом

0,1

Собственное время отключения, с, не более

0,04

Расщепитель минимального напряжения:

- номинальное напряжение переменного тока, В;

100

- диапазон напряжения срабатывания, В;

35-50

- напряжение возврата, В; не более

85

- выдержка времени срабатывания при полном снятии напряжения

(в зависимости от величины подключенной емкостной батареи,

0,8
или 1,6
или 2,4
или 3,2

входящей в состав выключателя),с;

- отклонение времени срабатывания относительно среднего значения при полном снятии напряжения, с, не более

0,3

- мощность потребления при подтянутом якоре и при номинальном

напряжении, ВА, не более

30

Расщепитель с питанием от независимого источника:

- номинальное напряжение питания, В постоянный /переменный

220

- ток потребления при отключении, А, не более постоянный /переменный

0,7/0,7

Расщепитель максимального тока:

- ток срабатывания, А

2,4 или 3,3

- потребление мощности при неподтянутом якоре, ВА, не более

30

Номинальное напряжение цепей питания привода, В, не более

- постоянного тока;

110, 220

- переменного тока.

220

Пружинный привод:

Ток потребления электромагнита при напряжении 110;220/220 В, А

- включения;

3; 1,5/1,5

- отключения;

3; 1,5/1,5

- завода пружины включения

12; 6/ 6

- время заводки включающей пружины, с, не более

20

Электромагнитный привод

Ток потребления электромагнита при напряжении 110;220/220 В, А

- при включении выключателя;

85;42/42

- при отключении выключателя

3; 1,5/1,5

Масса выключателей должна быть не более:

- с электромагнитным приводом, кг

86

- с пружинным приводом, кг

90

Структура условного обозначения выключателя
условное обозначение выключателя ВБ-10-31,5Категория размещения по ГОСТ 15150-69
Вид климатического исполнения по ГОСТ 15150-69
Номинальный ток, А (630, 1000, 1250, 1600)
Номинальный ток отключения, кА
Номинальное напряжение, кВ
Вид привода: (М - электромагнитный; П - пружинный)
Вакуумный
Выключатель
Условия эксплуатации

1) выключатели изготавливаются в климатическом исполнении У, категория размещения 2 по ГОСТ
15150-69;
2) - высоковольтный выключатель для работы на высоте над уровнем моря до 1000 м;
3) верхнее значение температуры окружающего воздуха при эксплуатации плюс 50°С;
4) нижнее значение температуры окружающего воздуха при эксплуатации минус 60°С;
5) относительная влажность воздуха при температуре +25°С 100% с конденсацией влаги;
6) атмосферные конденсированные осадки - в условиях выпадения росы.

Требования к надежности выключателя

1) ресурс по механической стойкости выключателя ВБ-10-20 (31,5):
- с электромагнитным приводом - 50 000 циклов В- tn -О;
- с пружинным приводом - 40 000 циклов В- tn -О;
2) ресурс по коммутационной стойкости при нагрузочных токах для выключателя:
- с электромагнитным приводом - 50 000 циклов В-tn-O;
- с пружинным приводом - 40 000 циклов В-tn-O;
3) ресурс по коммутационной стойкости при номинальном токе отключения - 150 циклов ВО;
4) срок службы выключателей до среднего ремонта не менее 12 лет;
5) срок службы до списания - 30 лет;
6) срок гарантии со дня ввода в эксплуатацию - 5 лет.
Примечание: Срок службы указан для выключателей, у которых не исчерпан ресурс по коммутационной или механической стойкости.

Устройство и работа выключателя

Выключатель вакуумный ВБ-10-31,5/1250 У2 представляет собой аппарат трёхполюсного исполнения с функционально зависимыми полюсами со встроенным приводом. Операции включения осуществляются приводом прямого действия за счет тягового усилия электромагнита включения (выключателей с электромагнитным приводом) или приводом косвенного действия за счёт тягового усилия пружины включения (выключателей с пружинным приводом). Отключение выключателя (в том числе автоматическое отключение при токах короткого замыкания или перегрузках) осуществляется за счет энергии, запасенной пружиной отключения выключателя при включении.

Гашение дуги в выключателе осуществляется вакуумными дугогасительными камерами (КДВ). Электрическая дуга, благодаря специальной форме контактов, создающих собственное продольное (аксиальное) магнитное поле с диффузионной формой горения дуги, распадается и гасится при переходе тока через ноль. Благодаря высокой электрической прочности вакуумного промежутка в течение долей секунды между контактами восстанавливается напряжение.
Выключатель состоит из трех полюсов, закрепленных на корпусе привода выключателя. Каждый полюс содержит вакуумную дугогасительную камеру, механизм дополнительного поджатия контактов КДВ и токовыводы.
1) Пружинный привод состоит из электромагнита взвода пружины, пружины включения, электромагнита включения, блока механических защёлок, демпфирующего гидравлического устройства, электромагнита отключения и аварийных расцепителей. Электрическая схема блока питания и управления выключателем собрана на панели, закреплённой в корпусе привода.
2) Электромагнитный привод состоит из электромагнита включения, блока механических защёлок, демпфирующего гидравлического устройства, электромагнита отключения и аварийных расцепителей. Электрическая схема блока питания и управления выключателем собрана на панели, закреплённой в корпусе выключателя.

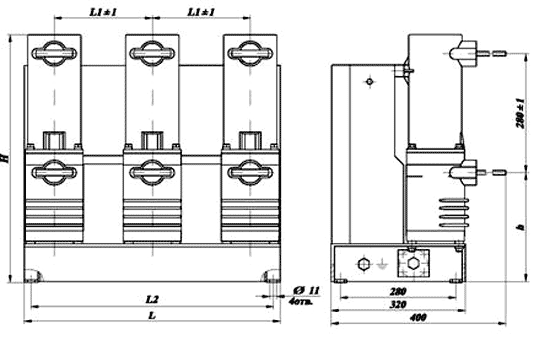

Габаритные и установочно-присоединительные размеры выключателя

размеры выключателя ВБ-10-31,5

Условное обозначение выключателя

Размеры, мм

H

h

L

l1

l2

ВБ-10-31,5

568

237

540

200

516

568

237

600

230

576
