ВБ-110 II- 40/2500 У1

Производитель: Электроаппарат
Номинальное напряжение, кВ: 110
Наибольшее рабочее напряжение, кВ:126
Номинальный ток, А: 2500
Номинальный ток отключения, кА: 40
Ресурс по механической стойкости 10 000 циклов

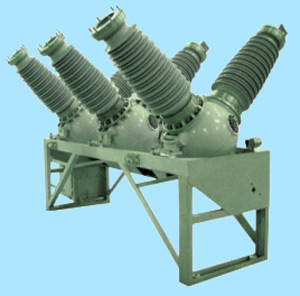

Выключатель элегазовый баковый ВБ-110-40/2500 разработан ОАО «Научно-исследовательским институтом высоковольтного аппаратостроения» (НИИВА) и ОАО ВО «Электроаппарат». Выключатель элегазовый ВБ-110-40/2500 УХЛ1 и У1 с пружинным приводом типа ППрА-2000 и встроенными трансформаторами тока предназначен для эксплуатации в открытых и закрытых распределительных устройствах в сетях переменного тока частотой 50 Гц с номинальным напряжением 110 кВ, в районах с умеренным и холодным климатом.

Особенности конструкции:

  • Дугогасительное устройство размещено внутри ввода
  • Трансформаторы тока размещены в среде SF6 внутри второго ввода
  • Бак, объединяющий вводы, имеет жесткую, компактную, шарообразную конструкцию, что в 2,5 раза снижает затраты на баковый конструктив
  • Для исполнения УХЛI (-60 °С) выключатель имеет кожухи, полностью тепло- и ветроизолирующие шарообразный бак
  • Габариты выключателя позволяют доставлять изделие на объект в полной заводской готовности обычным автотранспортом.

Преимущества

  • Минимальное обслуживание
  • Высокие эксплуатационные характеристики
  • Пригоден для эксплуатации во всех климатических зонах
  • Снабжен простым и надежным приводом
  • Высокая сейсмостойкость

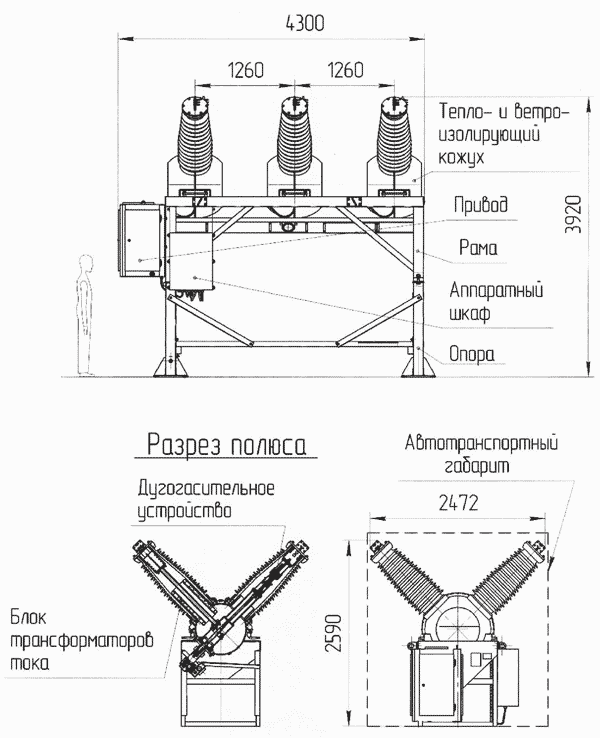

Габариты выключателя ВБ-110 II- 40/2500 У1:

Габариты выключателя ВБ-110 II- 40/2500 У1

Характеристики строенных в выключатель трансформаторов тока ТВ-110:

  • Номинальный первичный ток, А от 200 до 2 500
  • Номинальный вторичный ток, А 1 и 5
  • Количество вторичных обмоток до 7
  • Номинальная вторичная нагрузка, ВА от 5 до 50
  • Класс точности 0,2S
  • Номинальная предельная кратность защитных обмоток до 30
  • Коэффициент безопасности приборов измерительных обмоток 10
