ВБ4-П вакуумный выключатель

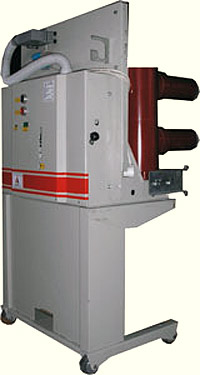

ВБ4-П – вакуумный выключатель

Производитель: АВМ ампер
Номинальное напряжение, кВ: 10
Наибольшее рабочее напряжение, кВ: 12
Номинальный ток, А: 630, 1250
Номинальный ток отключения, кА 20:31.5
Ток термической стойкости на протяжении 3 с , кА 20:31,5
Ток электродинамической стойкости, кА 50 80
Номинальное испытательное импульсное напряжения, кВ 75
Номинальное испытательное напряжение с частотой сети, кВ 42
Номинальное напряжение цепей управления ,В' - при переменном токе - при постоянном токе 110,220 110,220
Диапазон рабочих напряжении в цепях управления , % 1)н 0,85 -- 1,1
Расход мощности электромагнитов включения и отключения, при постоянном и переменном токе, ВА/Вт 250
Собственное время включения, с не более 0,07
Время отключения, не более 0,045

Время взвода пружины,с 15
Неодновременность работы полюсов выключателя, с ; - при включении - при отключении
не более - 0,01 не
более 0,005
Номинальный рабочий цикл 1) О-0,Зс-ВО-180с-
ВО 1а) О—0,3с ВО-20с ВО
Масса выключателя, кг: г а)при токе отключения 20 кА, и расстоянием между осями полюсов 150 мм 210 мм б)при токе отключения 31,5 кА, и расстоянием между осями полюсов 150 мм 210 мм
70, 74, 80, 84
Ресурс выключателей по коммутационной стойкости: при номинальных токах, операций ВО при токах короткого замыкания от 30% до 60%, ВО при токах короткого замыкания от 60% до 100%,
30000 200 100

Выключатели вакуумные ВБ4-П с пружинным приводом выпускаются ООО «АВМ ампер» и предназначены для коммутации электрических цепей при нормальных и аварийных режимах работы в сетях трехфазного переменного тока частоты 50/60 Гц с номинальным напряжением до 10 кВ для систем с изолированной нетралью.
Выключатели предназначены для использования в комплектных распределительных устройствах высокого напряжения (КРУ), внутренней и наружной установки. В последнем случае конструкция КРУ должна предусматривать защиту электрических аппаратов и всех электрических соединений от воздействия окружающей среды (дождя, снега, тумана, пыли, ветра).

ОСОБЕННОСТИ ВЫКЛЮЧАТЕЛЯ

В основе принципа управления выключателя ВБ4-П применен приводной механизм пружинного аккумуляторного типа, который действует на три полюса выключателя. Диаграмма разведения контактов задается кулачком механизма привода, что приводит к уменьшению вероятности повторного зажигания дуги и возникновению коммутационных перенапряжений. Такая конструкция выключателя ВБ4-П позволила достичь следующих особенностей:

высокий механический ресурс;

малое потребление по цепям включения и отключения;

малые габариты и вес;

возможность управления как по цепям оперативного постоянного, так и оперативного переменного тока;

отсутствие необходимости ремонтов в эксплуатационных условиях в течении всего срока службы.

Рабочее положение выключателя вертикальное. Допускается отклонение от вертикального положения до 5° в любую сторону. Выключатель вакуумный ВБ4-П предназначен для выполнения следующих операций:

дистанционное оперативное включение и отключение;

ручное оперативное и неоперативное включение, в том числе, при отсутствии напряжения питания привода за счет энергии, запасенной пружиной включения привода;

ручное оперативное и неоперативное отключение;

автоматическое повторное включение;

отключение и включение при токах короткого замыкания.
