ВБЧ-СП-10 – вакуумный выключатель

Производитель: ЭЛКО Основные технические данные


ВБЧ-С-10-20ВБЧ-С-10-31,5
Номинальное напряжение, кВ:
для исполнения УХЛ2 10
для исполнения Т3 11
Номинальный ток, А:
для исполнения УХЛ2 630,1000,1600
для исполнения Т3 630,1000,1250
Номинальный ток отключения, кА 20 31,5
Ток включения, кА 31,5
Ток термической стойкости в течение 3 с, кА 20 31,5
Ток электродинамической стойкости, кА 51 81
Номинальное напряжение цепей управления и элементов вспомогательных цепей от сети переменного тока через выпрямительный блок, В 220
Ток потребления электромагнита включения, А 60-70
Ток потребления электромагнита отключения, А 2,5
Емкость конденсатора для срабатывания электромагнита отключения, мкФ. не менее 144
Электрическое сопротивление токопровода главной цепи , мкОм:
630А 85
1000А 65
1250А 40
1600А 40
Ход подвижного контакта, мм 8 +1
Собственное время включения, с, не более 0,1
Собственное время отключения, с, не более 0,02
Полное время отключения, с, не более 0,04
Циклы операций по ГОСТ 687-78 Цикл1: О-0,3с-ВО-180с-ВО
Цикл1а: О-0,3с-ВО-20с-ВО
Ресурс по коммутационной стойкости, циклы “В-tn-О” 30000
Ресурс по механической стойкости , циклы “В- tn -О” 30000
Ресурс по коммутационной стойкости при номинальном токе отключения, циклы “ВО” 50
Срок службы до списания, лет 25

Вакуумные выключатели ВБЧ-СП - предназначены для коммутации электрических цепей при нормальных и аварийных режимах в промышленных и сетевых установках, в сетях трехфазного переменного тока с изолированной или заземленной через дугогасительный реактор нейтралью частоты 50 и (60 Гц), на номинальное напряжение до 12 кВ.

Устанавливаются в КРУ (типа КРУЭ-10, КРУЭП-10, ПП-10-6/630 ХЛ1) экскаваторов, нефтебуровых установок, передвижных электростанций и переключательных пунктов.

Вакуумные выключатели ВБЧ-СП изготавливаются в выкатном исполнении.
Вакуумные выключатели ВБЧ-СП соответствуют требованиям ГОСТ 687-78, ГОСТ 18397-86 и
ТУ16-90 ИНЛЯ.674152.013ТУ

Условия эксплуатации

Высота над уровнем моря не более 1000 м;
Верхнее рабочее значение температуры воздуха при эксплуатации, не более:
для исполнения УХЛ2 - 40°С;
для исполнения Т3 - 45°С;

Нижнее рабочее значение температуры воздуха при эксплуатации: не менее:
для УХЛ2 - минус 60° С;
для Т3 – минус 10° С;
Относительная влажность воздуха 80% при 20° С;

Окружающая среда невзрывоопасная, атмосфера типа II (промышленная), содержание коррозионно-активных агентов по ГОСТ 15150-69

Значения механических воздействующих факторов внешней среды соответствуют:
Вибрационные нагрузки в диапазоне от 1 до 35 Гц для степени жесткости 1 по ГОСТ 17516.1-90;
Одиночные ударные с ускорением до 3 g длительностью от 2 до 20 мс.

Рабочее положение выключателя в пространстве - вертикальное.
Выключатель обеспечивает нормальную работу и нормированные параметры при крене и дифференте до 5°.

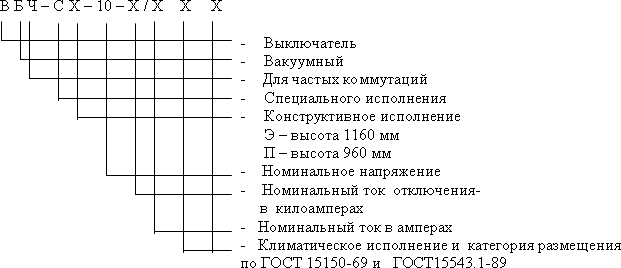

Структура условного обозначения

Структура условного обозначения выключателя ВБЧ-СП

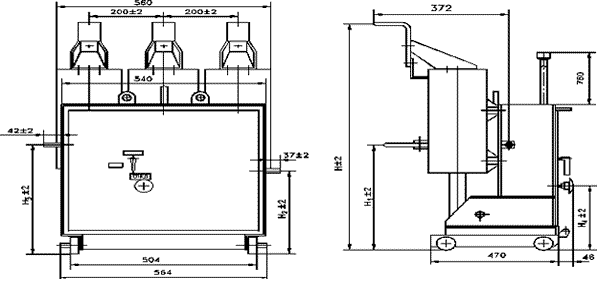

Габариты выключателя

Габариты выключателя ВБЧ-СП-10 - выкатная версия

Типоисполнение выключателя

Н.мм

Н1 ,мм

Н2.мм

Нз,мм

Н4,мм

Масса, кг

ВБЧ—СЭ—10—20(31.5)

1154

564

620

540

426

108

ВБЧ-СП-10-20(31,5)

954

364

420

340

226

102

Габаритные, установочные и присоединительные размеры выключателей

Назначение схемы управления.

Гарантии изготовителя

Гарантийный срок эксплуатации - 7 лет со дня ввода в эксплуатацию.
