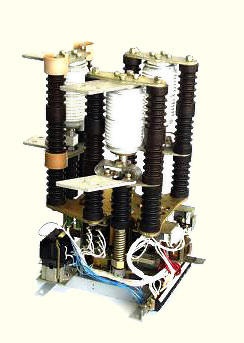

ВБЛ-10-20/1000 – вакуумный выключатель

Производитель: ФГУП УЭМЗ
Номинальное напряжение, кВ: 10
Наибольшее рабочее напряжение, кВ: 12
Номинальный ток, А: 1000
Номинальный ток отключения, кА: 20
Циклов ВО, при номинальном токе: 50000
Циклов ВО, при токе КЗ: 50
Электродинамическая стойкость (кА): 52
Ток термической стойкости, кА (с): 20 (3)
Собственное время отключения, мс: 30
Полное время отключения, мс: 50
Собственное время включения, мс: 200
Масса, кг: 55

Нормированное содержание апериодической составляющей номинального тока отключения, не более 35 %

Испытательное напряжение промышленной частоты 42 кВ (1 мин.)

Габариты, 690 x545 x540 (550) мм

Вакуумный выключатель ВБЛ-10-20/1000 с электромагнитным приводом. Выключатель соответствует требованиям ГОСТ 687, ТУ 3414-001-51838874-2002 (ЕЛУК.674152.027ТУ), имеет сертификаты соответствия “ЭНЕРГОСЕРТ” и ГОСТ Р.
