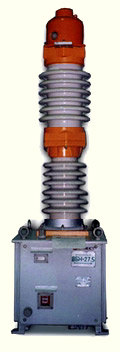

ВБН-27,5 II-20/1600 УХЛ1 – вакуумный выключатель

Производитель: Верхнетуринский машиностроительный завод
Номинальное напряжение, кВ: 27,5
Наибольшее рабочее напряжение, кВ: 29
Номинальный ток, А: 1600
Номинальный ток отключения, кА: 20
Циклов ВО, при номинальном токе: 20000
Электродинамическая стойкость (кА): 51
Ток термической стойкости, кА (с): 20 (3)
Собственное время отключения, мс: 60
Полное время отключения, мс: 80
Собственное время включения, мс: 300
Масса, кг: 300

Габаритные размеры выключателя ВБН-27,5 II-20/1600 УХЛ1, мм: высота 2210, ширина 640, длина 660

Номинальное напряжение электромагнитов (включающего и отключающего):
- постоянного тока 110, 220 В
Потребляемый ток электромагнитов, А, не более:
Отключающего электромагнита:
- при постоянном напряжении 110 В, 5
- при постоянном напряжении 220 В, 2,5
Включающего электромагнита:
- при постоянном напряжении 110 В, 100
- при постоянном напряжении 220 В, 50

ВБН-27,5 II-20/1600 УХЛ1 - однополюсный вакуумный выключатель, предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях однофазного переменного тока напряжением 27,5 кВ для тяговых подстанций электрифицированных железных дорог. Выключатель имеет указатель включенного и отключенного положения, счетчик числа циклов работы выключателя, кнопку ручного отключения. Привод электромагнитный с подогревательными устройствами.
