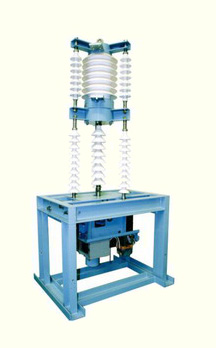

ВБН/ЭЛКО/ДЭ-27,5-25/1000 – вакуумный выключатель

Производитель: ЭЛКО
Номинальное напряжение, кВ: 27,5
Наибольшее рабочее напряжение, кВ: 30,5
Номинальный ток, А: 1000
Номинальный ток отключения, кА: 25
Циклов ВО, при номинальном токе: 25000
Циклов ВО, при токе КЗ: 50
Электродинамическая стойкость (кА): 64
Ток термической стойкости, кА (с): 25 (3)
Собственное время отключения, мс: 30
Полное время отключения, мс: 50
Собственное время включения, мс: 200

Вакуумный выключатель ВБН/ЭЛКО/ДЭ-27,5-25/1000, предназначен для коммутации электрических цепей при нормальных и аварийных режимах в электрических сетях с номинальным напряжением 27, 5 кВ переменного тока частотой 50 Гц. Вакуумный выключатель выпущен для тяговых подстанций электрифицированных железных дорог,. Рассчитано трехполюсное и однополюсное исполнение этого вакуумного выключателя. Вакуумные выключатели соответствуют требованиям ГОСТ 687-78, ГОСТ 18397-86 и РИЖФ. 674152. 024 ТУ.

Условия эксплуатации вакуумных выключателей ВБН/ЭЛКО/ДЭ-27,5-25/1000:

- климатическое исполнение УХЛ, категория размещения 1;

- высота над уровнем моря до 1000 м; - окружающая среда невзрывоопасная с содержанием коррозионно-активных агентов по ГОСТ 15150-69 (атмосфера типа II);

- относительная влажность 80% при температуре 20 °С, а верхнее значение 98% при 25 °С (без конденсации влаги);

- скорость ветра: до 15 м/с при наличии гололеда при толщине корки льда до 20 мм; до 40 м/с при отсутствии гололеда;

- натяжение проводов и ветровая нагрузка в горизонтальном направлении в плоскости полюса до 500 Н (50 кгс);

- длина пути утечки внешней изоляции соответствует II степени загрязнения по ГОСТ 9920-89.

Вакуумный выключатель ВБН/ЭЛКО/ДЭ-27,5-25/1000 по части воздействия механических факторов внешней среды обеспечивают нормальную работу и нормированные параметры по группе М13 ГОСТ 17516. 1-90. Рабочее расположение вакуумного выключателя в пространстве вертикальное, допустимое отклонение 5° в любую сторону от вертикали. Требования ТБ по ГОСТ 12. 2. 007. 0-75, ГОСТ 12. 2. 007. 3-75. Гарантии производителя вакуумных выключателей. Гарантийный срок работы вакуумного выключателя - 5 лет со дня ввода в эксплуатацию. Комплектация выключателя. По требованию заказчика вакуумный выключатель комплектуется трансформатором тока типа ТОЛ35-У1. Устройство вакуумного выключателя. Принцип работы вакуумного выключателя основан на гашении электрической дуги, возникающей при размыкании контактов в вакууме. Большая электрическая прочность вакуумного промежутка обеспечивает надежное гашение дуги. Гашение электрической дуги обеспечивается отечественной вакуумной дугогасительной камерой КДВ 35-25/1600 УХЛ1 ИМПБ. 686484. 008ТУ.

Вакуумный выключатель включает в себя следующие основные части:

- рама вакуумного выключателя, служащая основанием для вакуумного выключателя,

- трех полюсов вакуумного выключателя, установленных посредством изоляционных тяг на раме вакуумного выключателя

- привод электромагнитный, механически соединенный с подвижными контактами вакуумных камер,

- подставки, на которой установлен вакуумный выключатель с трансформаторами тока.
