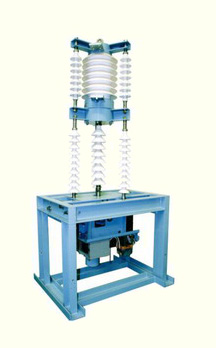

ВБН/ЭЛКО/ОЭ-27,5-25/630 – вакуумный выключатель

Производитель: ЭЛКО
Номинальное напряжение, кВ: 27,5
Наибольшее рабочее напряжение, кВ: 30,5
Номинальный ток, А: 630
Номинальный ток отключения, кА: 25
Циклов ВО, при номинальном токе: 25000
Циклов ВО, при токе КЗ: 50
Электродинамическая стойкость (кА): 64
Ток термической стойкости, кА (с): 25 (3)
Собственное время отключения, мс: 30
Полное время отключения, мс: 50
Собственное время включения, мс: 200

ВБН/ЭЛКО/ОЭ-27,5-25/630 - вакуумный выключатель, предназначен для коммутации электрических цепей при нормальных и аварийных режимах в электрических сетях с номинальным напряжением 27, 5 кВ переменного тока частотой 50 Гц. Вакуумный выключатель произведен для работы в открытых и закрытых РУ объектов тяговых подстанций электрифицированных железных дорог. Вакуумные выключатели ВБН/ЭЛКО/ОЭ-27,5-25/630 соответствуют требованиям ГОСТ 687-78, ГОСТ 18397-86 и РИЖФ. 674152. 024 ТУ.

Условия эксплуатации вакуумных выключателей:

- климатическое исполнение УХЛ, категория размещения 1;

- высота над уровнем моря до 1000 м; - окружающая среда невзрывоопасная с содержанием коррозионно-активных агентов по ГОСТ 15150-69 (атмосфера типа II);

- относительная влажность 80% при температуре 20 °С, а верхнее значение 98% при 25 °С (без конденсации влаги);

- натяжение проводов и ветровая нагрузка в горизонтальном направлении в плоскости полюса до 500 Н (50 кгс);

- скорость ветра: до 15 м/с при наличии гололеда при толщине корки льда до 20 мм; до 40 м/с при отсутствии гололеда;

- длина пути утечки внешней изоляции соответствует II степени загрязнения по ГОСТ 9920-89.
Комплектация выключателя.

По требованию покупателя вакуумный выключатель комплектуется трансформатором тока типа ТОЛ35-У1.
Устройство вакуумного выключателя ВБН/ЭЛКО/ОЭ-27,5-25/630.

Принцип работы вакуумного выключателя образован на гашении электрической дуги, возникающей при размыкании контактов в вакууме. Большая электрическая прочность вакуумного промежутка обеспечивает надежное гашение дуги. Гашение электрической дуги обеспечивается отечественной вакуумной дугогасительной камерой КДВ 35-25/1600 УХЛ1 ИМПБ. 686484. 008ТУ.

Вакуумный выключатель состоит из следующих основных частей:

- рама вакуумного выключателя, служащая основанием для вакуумного выключателя,

- трех полюсов вакуумного выключателя, установленных посредством изоляционных тяг на раме вакуумного выключателя

- электромагнитный привод, механически связанный с подвижными контактами вакуумных камер,

- подставки, на которой установлен вакуумный выключатель с трансформаторами тока.

С помощью подставки вакуумный выключатель крепится к фундаменту.
Принцип действия вакуумного выключателя

Включение вакуумного выключателя ВБН/ЭЛКО/ОЭ-27,5-25/630 происходит за счет энергии электромагнитного привода. При подаче напряжения на катушку электромагнита включения якорь через механизм свободного расцепления и последовательно соединенные тяги, связывающие вал привода и валы полюсов, изоляционную тягу и узлы поджатия срабатывает и замыкает контакты в вакуумных камерах. Включенное положение вакуумного выключателя обеспечивается механической защелкой.

Отключение выключателя происходит за счет пружин привода, расположенных в крайних полюсах и пружин поджатия вакуумного выключателя. Электромагнит отключения вакуумного выключателя оказывать влияние на защелку механизма свободного расцепления.

Задача схемы управления вакуумного выключателя:

1) оперативное включение и отключение вакуумного выключателя;

2) блокировка повтора включения и отключения вакуумного выключателя, в случае, если команда на включение подана после автоматического отключения вакуумного выключателя;

3) сигнализация положения вакуумного выключателя с помощью вторичных контактов для внешних вспомогательных цепей и для цепей контроля.
