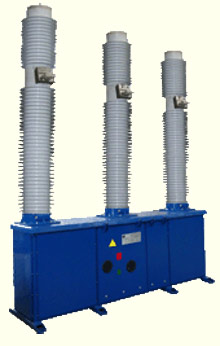

ВБП-110 вакуумный выключатель ВБО-110 вакуумный выключатель

Производитель: НПП "Контакт"
Номинальное напряжение, кВ: 110
Наибольшее рабочее напряжение, кВ 126
Номинальный ток, А: 2000 А
Номинальный ток отключения, кА: 31,5

Подробнее параметры выключателя ВБП-110III


Наименование параметра, единица измерения

Значение
параметра

Номинальное напряжение, кВ

110

Наибольшее рабочее напряжение, кВ

126

Номинальный ток, А

2000

Номинальный ток отключения, кА

31,5

Номинальное напряжение постоянного (переменного) тока вклю­чающих и отключающих устройств и элементов вспомогательных

110,

цепей привода, В

220(230)

Стойкость при сквозных токах короткого замыкания с параметрами вплоть до следующих значений:
- наибольший пик (ток электродинамической стойкости), кА

80

- среднеквадратичное значение тока за время его протекания в те­чение 3 с (ток термической стойкости), кА

31,5 кА

- время протекания тока (время короткого замыкания), с

3

Коммутационная способность при коротких замыканиях:
- напряжение сети - вплоть до наибольшего рабочего напряжения ин.р, кВ

126

- действующее значение периодической составляющей тока от­ключения, отнесенное к моменту прекращения соприкосновения дугогасительных контактов, вплоть до равного 1о.ном, кА

31,5

- относительное содержание апериодической составляющей тока отключения, отнесенной к моменту прекращения соприкосновения

30

дугогасительных контактов %, не более - начальное действующее значение тока включения, кА

31,5

- наибольший пик тока включения, кА

80

Значение емкостного тока отключения, ненагруженных линий, от­ключаемых без повторных пробоев, А, не более:

  • воздушной линии
  • кабельной линии
  • 31,5
    140

    Значение коммутируемого тока в режиме рассогласования фаз, кА

    8

    Электрическое сопротивление каждого полюса главной цепи по­стоянному току, мкОм, не более

    80

    Время автоматического завода включающих пружин, с, не более

    15

    Собственное время отключения выключателя, мс, не более

    50

    Собственное время включения выключателя, мс, не более

    120

    Полное время отключения выключателя, мс, не более

    75

    Время вибрации (дребезга) контактов каждого разрыва полюса при включении, мс, не более

    2,5

    Средняя скорость подвижных контактов каждого полюса при включении на последних 5 мм хода перед замыканием контактов, м/с

    от 0,5 до 1,4

    Расстояние между контактами камер при отключении, мм

  • через 10 мс после размыкания
  • через 20 мс после размыкания
  • от 15 до 18

    от 19,5 до 22

    Ход подвижного контакта каждой дугогасительной камеры полюса от отключенного положения до замыкания контактов, мм

    от 27,5 до 30

    Интервал поджатия (вжим) механизма поджатия каждой дугогаси­тельной камеры полюса после замыкания контактов, мм

    от 10 до 12

    Выбег подвижного контакта каждой дугогасительной камеры по­люса при отключении, мм, не более

    2,5

    Возврат подвижного контакта каждой дугогасительной камеры по­люса при отключении, мм, не более

    2,5

    Разновременность работы полюсов при включении и отключении, мс, не более

    3,0

    Разновременность работы разрывов полюса при включении и от­ключении, мс, не более

    1,0

    Количество коммутирующих контактов для внешних вспомога­тельных цепей:

  • размыкающих
  • замыкающих
  • 12
    12

    Суммарная мощность подогревательных устройств при напряжении питания переменного тока 230 В 50 Гц, кВт:

  • механизма переключения
  • привода
  • 2
    1

    Номинальная мощность антиконденсатных подогревательных уст­ройства при напряжении питания переменного тока 230 В 50 Гц, Вт:

  • механизма переключения
  • привода
  • 100
    100

    Сопротивление изоляции главной цепи при нормальных климати­ческих факторах, МОм, не менее

    10000

    Сопротивление изоляции цепей питания и управления при нор­мальных климатических факторах, МОм, не менее

    20

    Сопротивление между заземляющим болтом и каждой доступной прикосновению металлической нетоковедущей частью выключате­ля, которая может оказаться под напряжением, Ом, не более

    0,1

    Ресурс по механической стойкости, циклы В-tп-О, не менее

    10000

    Ресурс по коммутационной стойкости при номинальном токе, цик­лы ВО, не менее

    10000

    Ресурс по коммутационной стойкости при номинальном токе от­ключения, не менее:

  • операций О
  • операций В
  • 25
    13

    Наработка на отказ, циклы В-tп-О, не менее

    2000

    Наработка на отказ нагревательного элемента, ч, не менее

    3000

    Масса выключателя, кг, не более

    2000

    Назначение и область применения выключателя вакуумного типа ВБП-110III-31,5/2000 УХЛ1, производства НПП Контакт.

    Структура условного обозначения выключателя


    ВБП – 110 III – 31,5 / 2000 УХЛ 1

    В

    Выключатель

    Б

    Вакуумный

    П

    Привод пружинный

    110

    Номинальное напряжение, кВ

    III

    Степень загрязнения внешней изоляции по ГОСТ 9920-89

    31.5

    Номинальный ток отключения, кА

    2000

    Номинальный ток, А

    УХЛ

    Климатическое исполнение по ГОСТ 15150-89

    1

    Категория размещения по ГОСТ 15150-89

    Назначение и область применения
    Выключатель с пружинным приводом на номинальное напряжение
    110 кВ частоты 50 Гц с усиленной изоляцией, наружной установки предназначен для работы в нормальных и аварийных режимах электрических сетей на открытых частях станций, с заземленной нейтралью с коэффициентом замыкания на землю не более 1,4.

    Выключатели соответствуют требованиям ГОСТ 52565-2006 и КУЮЖ.674153.011ТУ.
    Условия эксплуатации
    1) выключатель изготовлен в климатическом исполнении УХЛ, категории размещения 1 по ГОСТ 15150-69;
    2) выключатель предназначен для работы на высоте над уровнем моря до 1000 м;
    3) верхнее значение температуры окружающего воздуха при эксплуатации плюс 40 град. С;
    4) нижнее значение температуры окружающего воздуха при эксплуатации минус 60 град. С;
    5) относительная влажность воздуха при температуре +25 град. С 100% с конденсацией влаги.
    Устройство и работа выключателя
    Выключатель состоит из трех полюсов, которые установлены на корпусе механизма переключения, и шкафа привода. Каждый полюс состоит из двух дугогасительных блоков. Шкаф с приводом установлен под механизмом переключения.
    В каркасе механизма переключения размещены два вала с рычагами, указатель положения выключателя (I – включено, О – отключено), четыре пружины отключения, четыре демпфера на включение и четыре демпфера на отключение, подогревательные устройства, антиконденсатные подогревательные устройства, две тяги, соединяющие рычаги механизма переключения выключателя с рычагом привода.
    В шкафу привода размещены: пружинный привод, счетчик циклов, плата управления, с расположенными на ней электроэлементами, две клеммные колодки, подогревательные устройства, антиконденсатные подогревательные устройства, тяга местного отключения (с рукояткой красного цвета), тяга местного включения (с рукояткой черного цвета). Под каждой клеммной колодкой расположены кабельные зажимы. Кабельные зажимы предназначены для ввода жгутов внешних цепей питания, управления и контроля. Болт предназначен для подсоединения заземления.
    Каждый полюс состоит из двух дугогасительных блоков, соединенных шиной. В верхней части каждого блока расположена дугогасительная камера типа КДВА–60–31,5/2000 УХЛ2.1 с дополнительной изоляцией уровня б по ГОСТ 1516.3-96. Для подключения коммутируемой цепи дугогасительные блоки имеют токоведущие шинные выводы.
    Каркас механизма переключения и каркас шкафа привода представляют собой сварные конструкции из прямоугольных труб. Каркасы закрываются крышками и являются герметичными конструкциями.

    Принцип работы выключателя основан на гашении в вакууме электрической дуги, возникающей при размыкании контактов вакуумных дугогасительных камер. Горение дуги в вакууме поддерживается за счет паров металла, попадающих в межконтактный промежуток при испарении металла с поверхности контактов. В момент перехода тока через нулевое значение происходит быстрое нарастание электрической прочности изоляции межконтактного промежутка, обеспечивающее надежное отключение цепей выключателя.
    При подаче напряжения питания на контакты клеммной колодки происходит автоматический завод включающих пружин. По окончании завода указатель перейдет из положения (не готов) в положение (готов).
    Включение выключателя
    Оперативное включение выключателя производится дистанционно с помощью электромагнита при подаче напряжения управления на контакты клеммной колодки.
    При наличии напряжения питания на приводе после операции включения происходит автоматический завод включающих пружин.
    Местное оперативное включение выключателя производится тягой, рукоятка которой обозначена символом I на крышке шкафа привода.
    Ручкой выключатель можно включить при отсутствии напряжения питания привода. Открывают крышку шкафа привода со смотровыми окнами. Устанавливают на шестигранник взводящей собачки рычаг из комплекта поставки. С помощью рычага вручную заводят включающие пружины до момента перехода указателя из положения (не готов) в положение (готов). Потянув рукоятку вниз, включают выключатель. Указатели состояния выключателя должны перейти из положения O в положение I.
    Отключение выключателя
    Оперативное отключение выключателя производится дистанционно одним из отключающих электромагнитов или одним из расцепителей, или тягой местного отключения, рукоятка которой обозначена символом О на крышке шкафа привода.
