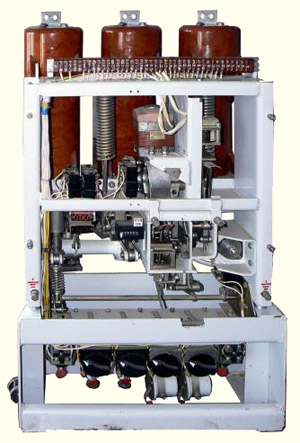

ВБПЧ-10-20/1000 У3 – вакуумный выключатель

Производитель: Свободненский электроаппаратный завод
Номинальное напряжение, кВ: 10
Наибольшее рабочее напряжение, кВ: 12
Номинальный ток, А: 1000
Номинальный ток отключения, кА: 20
Циклов ВО, при номинальном токе: 30000
Электродинамическая стойкость (кА): 51
Ток термической стойкости, кА (с): 20 (3)
Собственное время отключения, мс: 20
Собственное время включения, мс: 100
Масса, кг: 105

ВБПЧ-10-20/1000 У3 – трехполюсный вакуумный выключатель со встроенным пружинно-моторным приводом, предназначен для коммутации электрических цепей трехфазного переменного тока частотой 50 Гц в нормальных и аварийных режимах в промышленных установках с частыми коммутациями.

Выключатель ВБПЧ-10-20/1000 У3 имеет два исполнения: выкатное для ячеек КРУ и стационарное исполнение для ячеек КСО.

Возможны 2 варианта по питанию оперативных цепей выключателя:
- на постоянном токе 220В, оперативное отключение на выключателе;
- на постоянном оперативном токе 110В или 220В и переменном токе 100, 127 или 220 В с оперативным отключением на валу блока релейной защиты.

Возможна дополнительная комплектация стационарного выключателя блоком релейной защиты.

Условия эксплуатации выключателя:
Температура окружающего воздуха от -25 до +40°С.
Высота над уровнем моря не более 1000 м.
Относительная влажность воздуха 80% при температуре 15°С.
Окружающая среда невзрывоопасная с содержанием в атмосфере на открытом воздухе коррозионно-активных элементов для атмосферы типа II по ГОСТ 15150.

Группа механического исполнения М6 по ГОСТ 17516.1.
Требования техники безопасности по ГОСТ 12.2.007.3.
