Производитель: Свободненский электроаппаратный завод
Номинальное напряжение, кВ: 10
Наибольшее рабочее напряжение, кВ: 12
Номинальный ток, А: 630
Номинальный ток отключения, кА: 20
Циклов ВО, при номинальном токе: 30000
Электродинамическая стойкость (кА): 51
Ток термической стойкости, кА (с): 20 (3)
Собственное время отключения, мс: 20
Собственное время включения, мс: 100
Масса, кг: 105

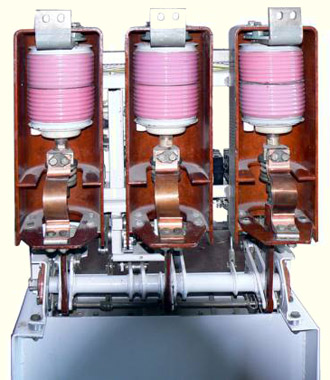

ВБПЧ-10-20/630 У3 –вакуумный трехполюсный выключатель имеет встроенный пружинно-моторный привод и предназначен для включения-отключения электрических цепей трехфазного переменного тока промышленной частоты 50 Гц в нормальных и аварийных режимах в электроустановках с частыми коммутациями.
Выключатель имеет два исполнения: выкатное (на тележке) для ячеек КРУ и стационарное исполнение для ячеек КСО.
Возможны 2 варианта по питанию оперативных цепей выключателя:
- на постоянном токе 220В, оперативное отключение на выключателе;
- на постоянном оперативном токе 110В или 220В и переменном токе 100, 127 или 220 В с оперативным отключением на валу блока релейной защиты.
Дополнительная комплектация стационарного выключателя блоком релейной защиты по требованию.
Группа механического исполнения М6 по ГОСТ 17516.1.
Требования техники безопасности по ГОСТ 12.2.007.3.
Условия эксплуатации выключателя ВБПЧ-10-20/630 У3:
Температура окружающего воздуха -25 до +40°С.
Относительная влажность воздуха 80% при температуре 15°С.
Высота над уровнем моря не более 1000 м.
Окружающая среда невзрывоопасная с содержанием в атмосфере на открытом воздухе коррозионно-активных элементов для атмосферы типа II по ГОСТ 15150.
