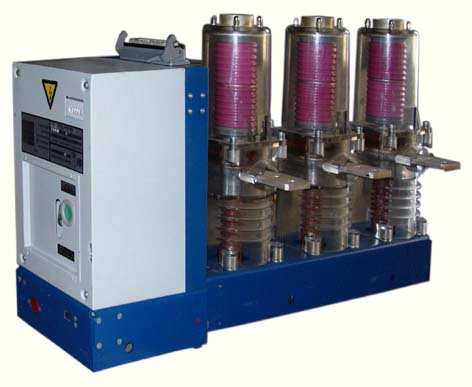

ВБПП-10-20/1250 У2 – вакуумный выключатель

ВБПП-10-20/1250 У2 - выключатели вакуумные предназначены для частых коммутаций электрических цепей при нормальных и аварийных режимах в комплектных распределительных устройствах (КРУ ) и камерах сборных одностороннего обслуживания (КСО) с поперечным расположением аппарата относительно сборных шин в электрических сетях трехфазного переменного тока частотой 50 Гц с напряжением 10 (6) кВ с изолированной или компенсированной нейтралью.
Выключатели соответствуют требованиям ГОСТ 687-78, ГОСТ 18397-86, КУЮЖ.674152.019ТУ.

Основные технические данные выключателя ВБПП-10-20/1250 У2

Производитель: НПП "Контакт"
Номинальное напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальный ток отключения, кА 20
Номинальный ток, А 1250
Собственное время включения, с, не более 0,1
Собственное время отключения, с, не более 0,04
Разновременность работы трех полюсов должна быть не более:
- при включении, мс 3
-при отключении, мс 2
Ток электродинамической стойкости, кА 51
Начальное значение периодической составляющей тока включения при коротких замыканиях не более, кА 20
Наибольший пик тока включения при коротких замыканиях, кА 51
Время протекания тока (время короткого замыкания), с 3
Пружинный привод:
Номинальное напряжение цепи питания привода переменного тока частотой 50 Гц, В 220
Электромагнит включения и отключения:
- ток потребления при номинальном напряжении, А, не более 2
Электромагнит взвода пружины:
- ток потребления при номинальном напряжении, А, не более 3,6
- время завода включающей пружины, с, не более 20
Масса выключателей должна быть не более, кг 75

Структура условного обозначения выключателя ВБПП-10-20

Структура условного обозначения выключателя ВБПП-10-20

Категория размещения по ГОСТ 15150-69
Вид климатического исполнения по ГОСТ 15150-69
Номинальный ток, А Номинальный ток отключения, кА
Номинальное напряжение, кВ
Поперечное расположение полюсов
Вид привода: (М-электромагнитный; П-пружинно-
магнитный)
Вакуумный
Выключатель

Условия эксплуатации выключателя

1) выключатели ВБПП-10-20/1250 У2 изготавливаются в климатическом исполнении У, категория размещения 2 по ГОСТ
15150-69;
2) - высоковольтный выключатель для работы на высоте над уровнем моря до 1000 м;

3) верхнее значение температуры окружающего воздуха при эксплуатации плюс 55°С;
4) нижнее значение температуры окружающего воздуха при эксплуатации минус 45°С;
5) относительная влажность воздуха при температуре +25°С 100% с конденсацией влаги;
6) атмосферные конденсированные осадки - в условиях выпадения росы.

Требования к надежности

1) ресурс по механической стойкости выключателя - 40 000 циклов В- tn -О;
2) ресурс по коммутационной стойкости при нагрузочных токах - 40 000 циклов В- tn -O, где tn - произвольная пауза;
3) ресурс по коммутационной стойкости при номинальном токе отключения - 100 циклов ВО (включения-отключения);
4) срок службы выключателей до среднего ремонта не менее 12 лет;
5) срок службы до списания - 30 лет;
6) срок гарантии со дня ввода в эксплуатацию - 5 лет.

Устройство и работа выключателя

Особенностью конструкции этого выключателя ВБПП-10-20/1250 У2 является поперечное расположение полюсов относительно сборных шин для перспективных ячеек КСО, что позволяет открыть удобный доступ к монтажу и обслуживанию.
Операция включения выключателя осуществляется за счёт тягового усилия пружины включения. Отключение выключателя (в том числе автоматическое отключение при токах короткого замыкания или перегрузках) осуществляется за счёт энергии, запасённой пружинами выключателя при включении.
Гашение дуги в выключателе осуществляется вакуумными дугогасительными камерами (КДВ). Электрическая дуга, благодаря специальной форме контактов, создающих собственное продольное (аксиальное) магнитное поле с диффузной формой горения дуги, распадается и гасится при переходе тока через ноль. Благодаря высокой электрической прочности вакуумного промежутка в течение долей микросекунд между контактами восстанавливается напряжение.
Выключатель состоит из трёх полюсов, закреплённых на корпусе выключателя. Все корпусные детали высоковольтной части выключателя выполнены из изоляционного материала, что позволяет встраивать его в ячейки с ограниченным пространством высоковольтного отсека. Каждый полюс содержит вакуумную дугогасительную камеру, механизм дополнительного поджатия контактов КДВ и токовыводы. Вакуумная малогабаритная дугогасительная камера нового поколения КДВА2-10-20/1000 УХЛ2, используемая в выключателе, серийно изготавливается на ФГУП «НПП «Контакт».
Выключатель оснащён пружинным приводом с низким потреблением тока. Пружинный привод состоит из электромагнита взвода пружины, пружины включения, электромагнита включения, блока механических защёлок, демпфирующего гидравлического устройства, электромагнита отключения. Электрическая схема блока питания и управления выключателем собрана на панели, закреплённой в корпусе привода.

Включение выключателя

В исходном положении контакты камеры дугогасительной вакуумной разомкнуты, выключатель удерживается отключающей пружиной в отключенном положении.
Оперативное включение выключателя производится нажатием кнопки «ВКЛ» или подачей напряжения на включающий электромагнит, при этом пружина включения, предварительно взведённая электромагнитом заводки или вручную, поворачивает вал привода. Рычаги, связанные с валом тяговыми изоляторами, замыкают контакты КДВ и создают усилие поджатия контактов КДВ. Одновременно при повороте вала производится взвод отключающей пружины, переключение блок-контактов узла контактного и постановка на механическую защелку. Происходит включение выключателя.
При взведении включающей пружины привода используется не двигатель как обычно, а электромагнит. После включения выключателя автоматически подается команда на электромагнит взвода пружины включения. Включённый выключатель с взведённой пружиной включения позволяет выполнить циклы
АПВ: п. 1, 1 а, 2 по ГОСТ 687-78.
Для ручного включения выключателя с пружинно-магнитным приводом необходимо предварительно рычагом взвести включающую пружину. После чего производится как оперативное, так и неоперативное включение выключателя нажатием на кнопку «ВКЛ».

Отключение выключателя

При подаче сигнала на электромагнит отключения тяга электромагнита воздействуют на защелку. Блок защелок освобождает вал привода. За счет энергии, запасенной пружинами поджатия контактов КДВ и отключающей пружины, вал привода выключателя возвращается в исходное положение. Происходит отключение выключателя. Механизм привода подготовлен к включению.
Ручное оперативное и неоперативное отключение выключателя осуществляется красной кнопкой «ОТКЛ», расположенной на панели выключателя.

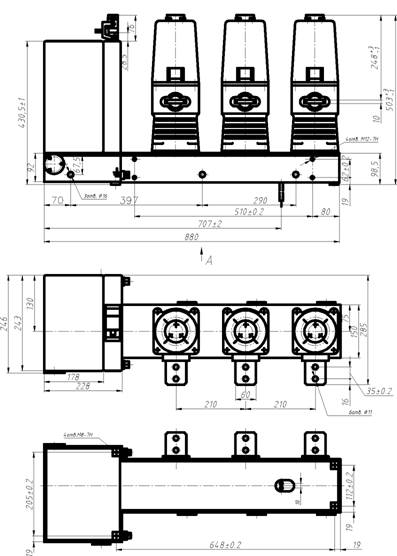

Габаритные и установочно-присоединительные размеры выключателя

Габаритные и установочно-присоединительные размеры выключателя

Рабочее положение выключателя в пространстве:

Рабочее положение выключателя в пространстве

вакуумными камерами вверх вакуумными камерами вниз
