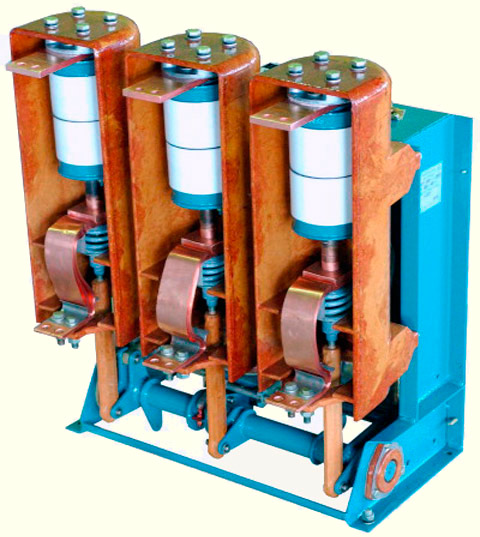

ВБПС-10 - выключатель вакуумный

Производитель: ЭЛКО Основные технические данные
ВБПС-10-12,5; ВБПС-10-20; ВБПС-10-31,5; ВБПВ-10-20; ВБПВ-10-31,5
Номинальное напряжение, кВ 10
Номинальный ток, А 630,1000,1600
Номинальный ток отключения, кА 12,5 20 31,5
Ток термической стойкости в течение 3 с, кА 12,5 20 31,5
Ток электродинамической стойкости, кА 32 51 81
Ток включения, кА 12,5 20 31,5
Номинальное напряжение цепей управления, В:
Переменного тока 127, 220
Постоянного тока 220, 110
Ток потребления электромагнитов управления, А, не более, при:
постоянном напряжении 110В 5
постоянном напряжении 220 8
переменном напряжении 127В 2
переменном напряжении 220В 5
Ход подвижного контакта, мм 8+1
Ток срабатывания токовых электромагнитов отключения для схем с дешунтированием, А 5
Собственное время включения, с, не более 0,06
Собственное время отключения, с, не более 0,035
Полное время отключения, с, не более 0,055
Время заводки рабочих пружин на одну операцию включения, с 12 15
Потребляемая мощность электродвигателя заводки рабочих пружин, Вт, не более 400
Ресурс по коммутационной стойкости, циклы "В-tn-О" 25000
Ресурс по механической стойкости , циклы "В- tn -О" 25000
Ресурс по коммутационной стойкости при номинальном токе отключения, циклы "ВО" 50
Масса не более, кг: 64 70(90) 73(93)
Срок службы до списания, лет 25

Вакуумные выключатели ВБПС - с пружино-моторным приводом предназначены для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока с изолированной нейтралью частоты 50 Гц. Устанавливаются в шкафах комплектных распределительных устройств (КРУ) на номинальное напряжение до 10 кВ. Выключатели изготавливаются в выкатном (ВБПВ) и стационарном (ВБПС) исполнениях для установки в ячейки типа КРУЭ-6П, 2КВЭ-6М, КРУП-6П, а также для замены маломасляных выключателей типа ВМПЭ-10, ВМП-10К, ВМГ-133.

Вакуумные выключатели ВБПС - соответствуют требованиям ГОСТ 687-78, ГОСТ 18397-86 и ТУ16-98 РИЖФ.674152.004ТУ.

Условия эксплуатации

Высота над уровнем моря не более 1000 м;

Верхнее рабочее значение температуры воздуха при эксплуатации, не более:

исполнения У3 - 40°С;

Нижнее рабочее значение температуры воздуха при эксплуатации: не менее:

У3 - минус 45° С;

Относительной влажности воздуха при 80% при 20 о С;

Окружающая среда невзрывоопасная, атмосфера типа II (промышленная), содержание коррозионно-активных агентов по ГОСТ 15150-69

Значения механических воздействующих факторов внешней среды соответствуют группе М6 по ГОСТ 17516.1-90;

Рабочее положение выключателя в пространстве - вертикальное.

Выключатель обеспечивает нормальную работу и нормированные параметры при крене и дифференте до 5°.

Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75

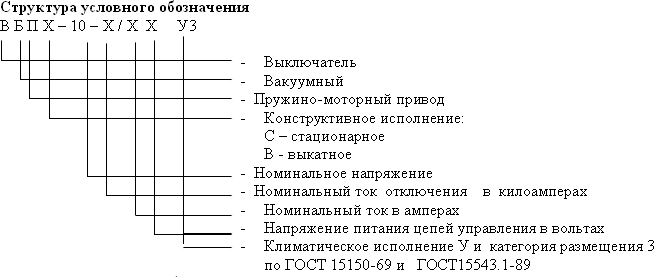

Структура условного обозначения

Структура условного обозначения выключателя ВБПС

Габариты выключателя

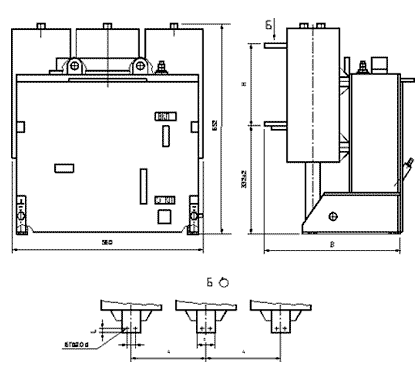

Габариты выключателя ВБПС-10 - стационарная версия

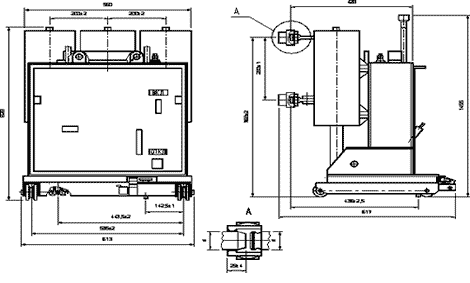

Габариты выключателя ВБПС-10 - выкатная версия

Типоисполнение выключателя

d, мм

Масса, кг

ВБПВ-10-20/630,1000

24

90

ВБПВ-10-20/1600
ВБПВ-10-31,5/630,1000,1600

36

92

Габаритные, установочные и присоединительные размеры выключателей ВБПВ

Гарантии изготовителя

Гарантийный срок эксплуатации - 7 лет со дня ввода в эксплуатацию.
