VD4 12.06.25

Производитель: ABB
Номинальное напряжение Un 10 кВ
Наибольшее рабочее напряжение Ur 12 кВ
Номинальное напряжение изоляции Us 12 кВ
Номинальный ток, А: 630
Номинальный ток отключения, кА: 25
Ток термической стойкости, кА (с): 25 (3)
Пик тока включения 63 кА
Напряжение удерживания при 50Гц,Ud (1 мин) 28 кВ
Испытательное напряжение 50 Гц (1 мин) 42 кВ
Напряжение стойкости к импульсу Up 75 кВ
Номинальная частота 50-60 Гц
Последовательность операций (0 - 0.3с - CO 15с - CO)
Продолжительность размыкания 33 ... 60 мс
Продолжительность дуги 10 ... 15 мс
Общая продолжительность прерывания 43 ... 75 мс
Продолжительность замыкания 60 ... 80 мс
Вес выключателя 73-79 кг

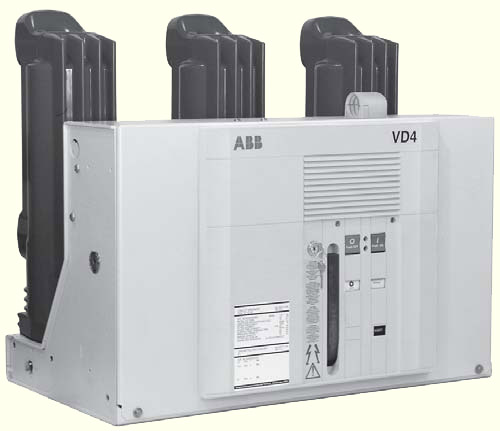

VD4 12.06.25 – стационарный вакуумный выключатель для закрытых распределительных устройств. Автоматические выключатели VD 4 отвечают стандартам МЭК 62271-100, Итальянского комитета по электротехнике 17-1 раздел 1375 и со стандартам большинства индустриальных стран. В выключателях серии VD4 применены вакуумные камеры, залитые в эпоксидные полюса. Стационарный выключатель VD4 12.06.25 в базовом исполнении комплектуется каркасом и передним защитным экраном. Тип привода - пружинный с запасенной энергией, который всегда имеет механизм против «прыгания» и снабжен блокировками против ошибочных операций. Встроенный рычаг для ручного взведения пружин привода. В нижней части каркаса выполнены крепежные отверстия. Для электрических подключений вспомогательных цепей выключателя имеется специальная клеммная колодка.

Isc
кА

Номинальный тепловой ток (40 °C) [A]

Тип выключателя

H=461 D=424 u/l=205 l/g=217.5

P=150 W=450

P=210 W=570

P=275 W=700

25

630

VD4 12.06.25 p150

25

630

VD4 12.06.25 p210

25

630

VD4 12.06.25 p275

H = высота выключателя
W = ширина выключателя
D = глубина выключателя
u/l = расстояние между верхним и нижним терминалом
l/g = расстояние между нижним терминалом и опорной поверхностью выключателя
P = горизонтальное межосевое расстояние полюсов.
