VD4 12.12.40

Производитель: ABB
Номинальное напряжение Un 10 кВ
Наибольшее рабочее напряжение Ur 12 кВ
Номинальное напряжение изоляции Us 12 кВ
Номинальный ток, А: 1250
Номинальный ток отключения, кА: 40
Ток термической стойкости, кА (с): 40 (3)
Пик тока включения 102 кА
Напряжение удерживания при 50Гц,Ud (1 мин) 28 кВ
Испытательное напряжение 50 Гц (1 мин) 42 кВ
Напряжение стойкости к импульсу Up 75 кВ
Номинальная частота 50-60 Гц
Последовательность операций (0 - 0.3с - CO 15с - CO)
Продолжительность размыкания 33 ... 60 мс
Продолжительность дуги 10 ... 15 мс
Общая продолжительность прерывания 43 ... 75 мс
Продолжительность замыкания 60 ... 80 мс
Вес выключателя 73-79 кг

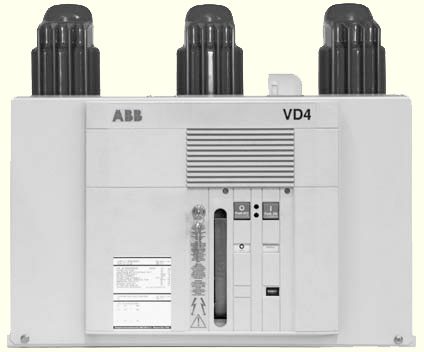

VD4 12.12.40 – вакуумный выключатель стационарного (фиксированного) исполнения для закрытых распределительных устройств. Автоматические выключатели VD 4 отвечают стандартам МЭК 62271-100, Итальянского комитета по электротехнике 17-1 раздел 1375 и со стандартам большинства индустриальных стран.
В выключателях серии VD4 применены вакуумные камеры, залитые в эпоксидную смолу полюса. Заливка камер в эпоксидную смолу делает полюса очень прочными и защищает камеру от ударов, загрязнения и увлажнения. Стационарный выключатель VD4 12.12.40 в базовом исполнении комплектуется каркасом и передним защитным экраном. В нижней части каркаса выполнены крепежные отверстия. Для электрических подключений вспомогательных цепей выключателя имеется специальная клеммная колодка. Винт заземления находится в задней части выключателя. Применен пружинный привод.

Isc
кА

Номинальный тепловой ток (40 °C) [A]

Тип выключателя

H=589 D=424 u/l=310 l/g=238

P=210 W=570

P=275 W=700

40

1250

VD4 12.12.40 p210

40

1250

VD4 12.12.40 p275

H = высота выключателя
W = ширина выключателя
D = глубина выключателя
u/l = расстояние между верхним и нижним терминалом
l/g = расстояние между нижним терминалом и опорной поверхностью выключателя
P = горизонтальное межосевое расстояние полюсов.
