ВДК выпускаемые НПП Контакт

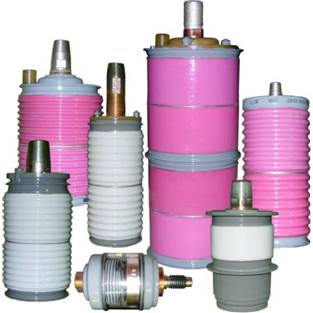

Вакуумные дугогасительные камеры (ВДК) класса 1,14; 10; 35 кВ, производства НПП Контакт.

ВДК является сердцем вакуумного коммутационного аппарата различного назначения.

Одной из основных тенденций развития вакуумной коммутационной аппаратуры является стремление к уменьшению габаритных размеров ВДК.

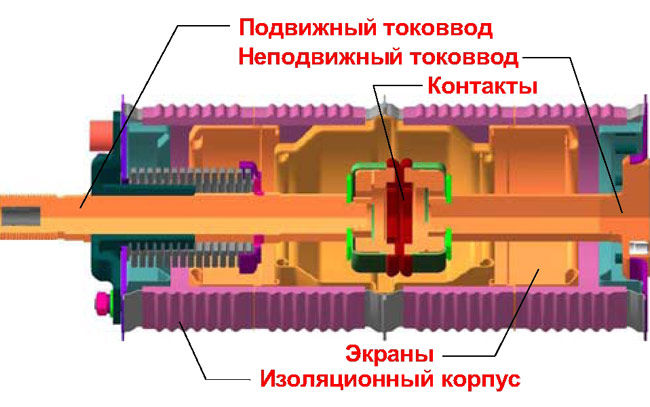

Конструкция вакуумной дугогасительной камеры включает следующие основные элементы: контакты, токовводы, экраны, изоляционный корпус.

Конструкция ВДК

При размыкании контактами ВДК цепи тока загорается вакуумная дуга, которая гаснет при переходе отключаемого переменного тока через нулевое значение.

Свойства дуги и эффективность её отключения зависят от расстояния между контактами, скорости их размыкания, величины тока, материала и конструкции контактов.

В большинстве камер нашего производства применены контакты, создающие аксиальное магнитное поле.

Оригинальность конструкции контактов камер последнего поколения заключается в том, что контактная поверхность выполнена в виде сферы, что дает большую площадь контакта по сравнению с плоскими контактами. Контактная группа работает следующим образом.

работа контактов выключателя

Ток к контактам подается через индукторы, имеющие вид двух полувитков. Возникающее при таком прохождении тока аксиальное поле удерживает дугу в диффузном состоянии и препятствует её выбросу за пределы контактов. Это позволяет увеличить запас по отключаемому току и уменьшить тепловую нагрузку на экраны.

Сердечник обеспечивает жесткость конструкции контактной группы при процессах протекающих при гашении дуги (ударные нагрузки, электродинамические усилия).

Эти факторы обеспечивают успешное отключение больших токов короткого замыкания при меньших диаметрах контактов и при меньшем межконтактном расстоянии.

НаименованиеНоминальное

напряжение,

кВ

Номинальный ток, АНоминальный ток отключения, кАГабариты (L х D), мм
Параметры
КДВ2-1,14-2,5/250 В31,142502,592 х 50
КДВ2-1,14-2,5/250 В3-11,142502,585 х 50
КДВ2-1,14-4,0/400 В31,144003,5105 х 50
КДВ2-1,14-4,0/400 В3-11,14400495 х 50
КДВ2-1,14-5,0/630 УХЛ21,146305,0132 х 50
КДВ2-1,14-6,3/1000 УХЛ21,1410006,3128 х 50
КДВА2-1,14-20/1000 УХЛ21,14100020118 х 69
КДВ3-10-5/400 УХЛ2104005181 х 75
КДВМ-21 УХЛ2.1А104004279 х 76
КДВМ-21 УХЛ2.1А-1104004304 х 76
КДВА2-10-12,5/800 УХЛ21080012,5218 х 75
КДВА2-10-12,5/800 УХЛ2-11080012,5198 х 75
КДВА2-10-12,5/800 УХЛ2-21080012,5182 х 75
КДВА2-10-20/1000 УХЛ210100020182 х 75
КДВА2-10-20/1000 УХЛ2-110100020200 х 76
КДВА2-10-20/1250 УХЛ210125020182 х 75
КДВХ4-10-20/1600 УХЛ210160020243 х102
КДВА5-10-20/1600 УХЛ210160020210 х 75
КДВА5-10-20/1600 УХЛ2-110160020239 х 75
КДВА5-10-20/1600 УХЛ2-210160020220 х102
КДВА2-10-31,5/1600 УХЛ210160031,5239х125
КДВА2-10-31,5/1600 УХЛ2-110160031,5253 х125
КДВА4-10-31,5/1600 УХЛ210160031,5239х104
КДВА4-10-31,5/1600 УХЛ2-110160031,5220 х104
КДВА2-10-31,5/2000 УХЛ210200031,5239х125
КДВА3-10-31,5/3150 УХЛ210315031,5236х104
КДВ3-35-31,5/1600 УХЛ2.135160031,5410х156
КДВ3-35-31,5/1600 УХЛ2.1-135160031,5396х156
КДВ2-35-25/1600 УХЛ2.135160025410х156
КДВ3-35-25/1600 УХЛ2.1-135160025396х156
КДВА-10-40/3150 УХЛ210315040236х128
"
