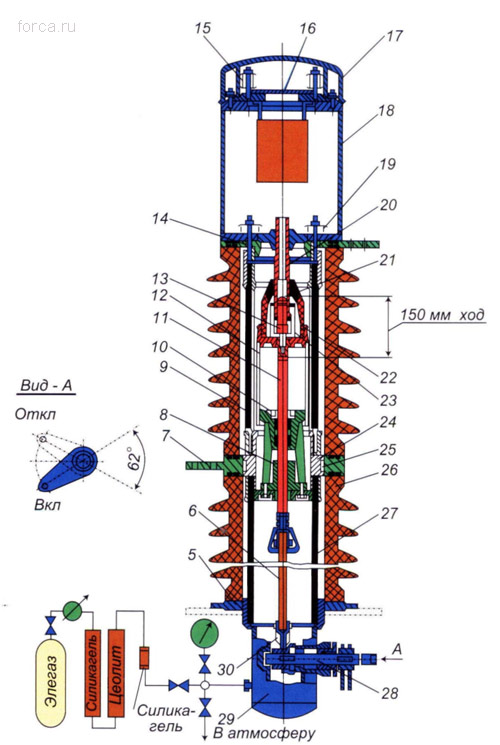

ВЭ-27,5 элегазовый выключатель

1 - баллон с элегазом; 2 - редуктор; 3 и 4 - фильтры; 5 - корпус; 6 - изолирующая тяга; 7 - нижний контактный вывод;

8 и 23 - розетки подвижного контакта;

9 и 27 - эпоксидные цилиндры; 10 - поршень; 11 - подвижный контактный стержень; 12 - стакан; 13 - дугогасительный контакт; 14 - верхний контактный вывод; 15 - пружина; 16 - клапан; 17 - колпак; 18 - головка; 19 - пружина; 20 - неподвижный контакт выключателя; 21 - сопло; 22 - стакан; 24 - корпус; 25 - контактные ролики; 26 - фарфоровая покрышка; 28 - вал выключателя; 29 - герметизированный поддон; 30 - рычаг.
