VEDA 5000 Низковольтное оборудование

VEO (Вааса Инжнинринг) выпускает низковольтные распределительные устройства типа VEDA 5000.

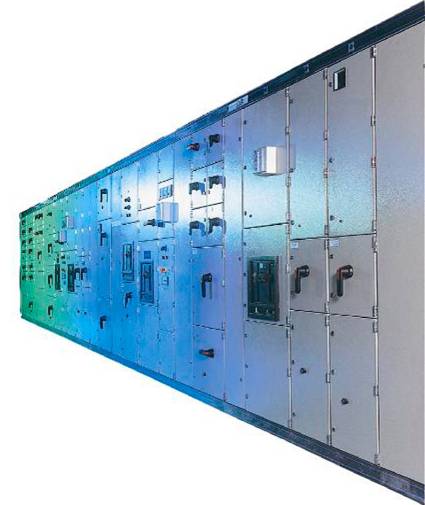

Vaasa Engineering предлагает комплектные решения до 5000 A с неразъемными, съемными и выдвижными панелями. VEDA полностью одобрена европейской целлюлозно-бумажной промышленностью.

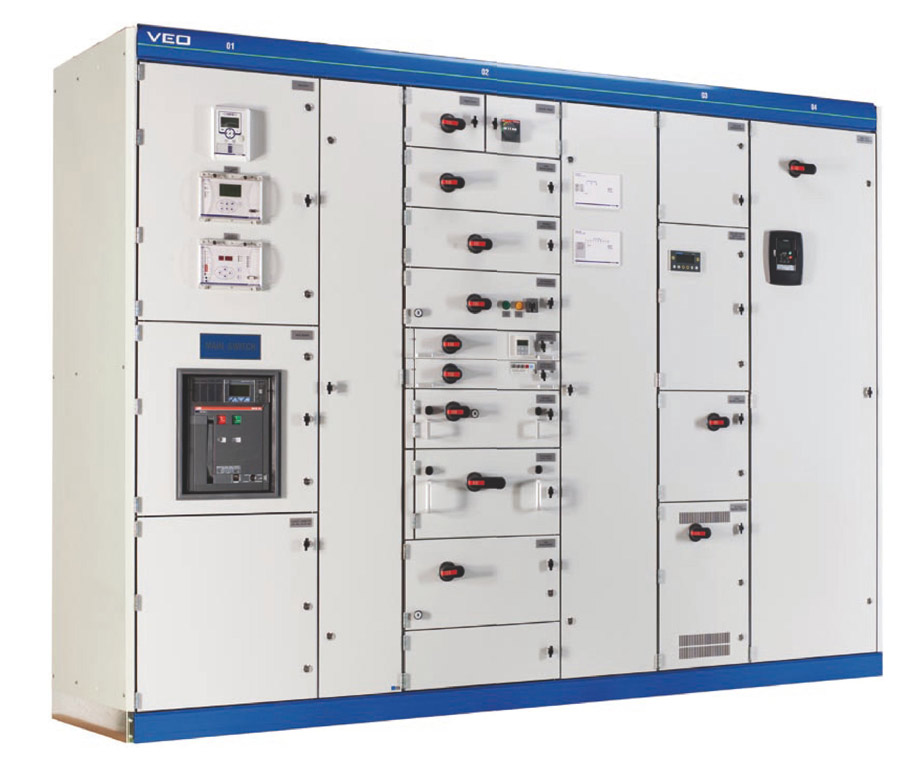

ячейки VEDA

VEDA 5000 прошла полную программу типовых испытаний (TTA). Система отвечает жестким требованиям тяжелой промышленности.

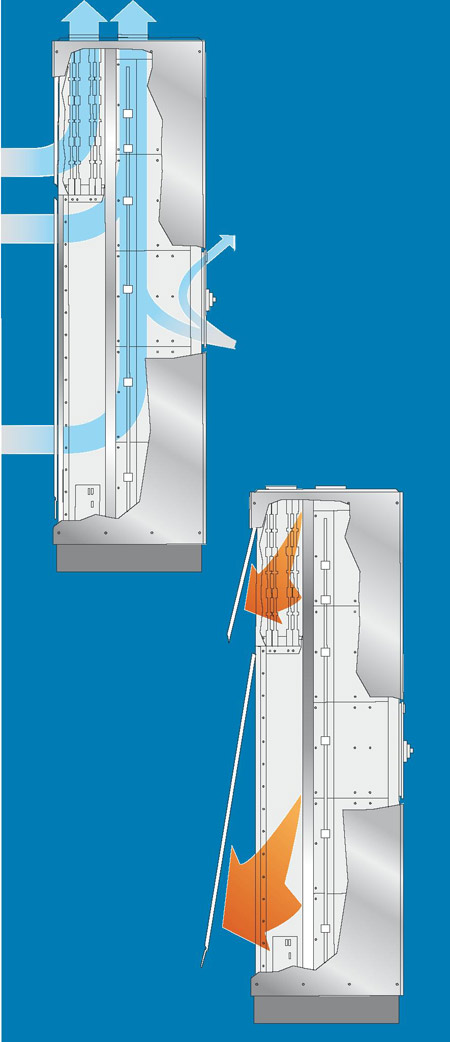

VEDA 5000 вентиляция

Технические данные распределительного устройства

Стандарты

EN 60439-1

IEC 60439-1

BS 5486, часть 2

DIN, VDE 0660, Teil 500

PSK 1801

Номинальное напряжение изоляции

1000 В

Номинальное рабочее напряжение

690VAC <В, 50/60 Гц

Оценка номинальный ток (макс.)

5000A

Номинальное импульсное выдерживать напряжение главных цепей

12 кВ

Выдерживаемое короткое замыкание (макс.)

Главные шины:

Тепловой предельный ток Icw (1 сек) 100 кА

Динамический предельный ток 220 кА Ipk

Распределительные шины:

Тепловой предельный ток Icw (1 сек) 80 кА

Динамический предельный ток 176 кА Ipk

Дугостойкость

50 кА, 300 мс

Степень защиты корпуса

IP31 - IP54, IK 08 EN 62262

Против механического воздействия,

IK 08 EN 62262

Опорные и проходные изоляторы

Испытание вдавливанием шарика, EN 60439-3: 185АC

Испытание раскаленной проволокой,

EN 69439-3: 960АC

Поверхность

SFS 5225 SP 60 / 1 ZnFo

Толщина слоя краски 70 мкм

Цвет / оттенок RAL 7035

Противоударный эффект поверхности

Рекомендуемая экологическая классификация для распределительных устройств

EN 60721-3K3/372/374/3B1 / 3C1/3S1

Размеры, мм

Высота 2250

Глубина 600, 700

Аппаратные секции, ширина мм

400, 600, 800 и 1000

Кабельные секции, ширины мм

200, 300 и 400

Примеры требуемых габаритов:


Ток (А)	Ширина	Глубина
800	400	600
3200	600	600
5000	1000	600
Силовые присоединения
Диагностическое устройство				Ячейки предохранителей
Ток (А)	Ширина	Высота	Кабельный участок	Ток (А)	Ширина	Высота	Кабельный участок
63	300	200	200	63	200	300	200
125	300	300	200	125	200	300	200
250	300	400	300	250	600	300	300
400	400	400	400	400	600	300	400
630	600	600	400	630	400	600	400

Пускатели двигателя, закрепленные и сменные

Диагностическое устройство					Ячейки предохранителей
Максимальная Мощность/кВт		Ширина	Высота	Кабельный участок	Максимальная мощность/кВт	Ширина	Высота	Кабельный участок
400В	690В				400В
4 5.5		600	200	200	4	400	200	200
5.5	7.5	600	200	200	5.5	400	200	200
7,5 11		600	200	200	7.5	400	200	200
11	15	600	200	200	11	400	200	200
15 18.5		600	200	200	15	600	200	200
18.5	22	600	200	200	18.5	600	200	200
22 30		600	200	200	22	600	200	200
30	37	600	200	200	30	600	200	200
37 45		600	200	200	37	600	200	200
45	55	600	200	200	45	600	400	200
55 75		600	300	300	55	600	400	200
75	90	600	400	300	75	600	400	300
90 110		600	500	300	90	600	400	300
110	132	600	500	400	110	600	400	400
132 160		600	500	400	132	600	500	400
-	200	600	500	400	160	600	500	400
160 315		600	600	400	200	400	2000	-
200	400	400	2000	-	250	400	2000
250 450		400	2000	-
315	500	400	2000
400 630		600	2000	-

Пускатели двигателя выкатные

Диагностическое устройство					Ячейки предохранителей
Максимальная мощность/кВт		Ширина	Высота	Кабельный участок	Максимальная мощность/кВт	Ширина	Высота	Кабельный участок
400В	690В				400В
4 4		600	100	400	4	600	100	400
5.5	5.5	600	100	400	5.5	600	100	400
7,5 7,5		600	100	400	7.5	600	100	400
11	11	600	100	400	11	600	100	400
15 15		600	100	400	15	600	100	400
18.5	18.5	600	100	400	18.5	600	100	400
22 22		600	100	400	22	600	100	400
30	30	600	100	400	30	600	100	400
- 37		600	100	400	37	600	200	400
37	45	600	200	400	45	600	300	400
45 -		600	300	400	55	600	300	400
55	55	600	300	400	75	600	500	400
75 75		600	500	400	90	600	500	400
90	90	600	500	400	110	600	500	400
110 110		600	500	400	132	600	500	400
132	132	600	500	400	160	600	500	400
160 160		600	500	400
-	200	600	500
- 250		600	500	400
