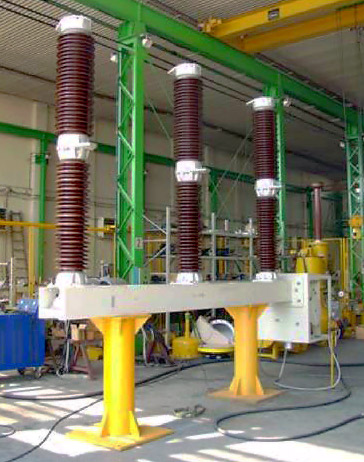

ВЭКТ-110-40/2000 – элегазовый выключатель

Производитель: ЗЭТО
Номинальное напряжение, кВ: 110
Наибольшее рабочее напряжение, кВ: 126
Номинальный ток, А: 2000
Номинальный ток отключения, кА: 40
Электродинамическая стойкость (кА): 102
Ток термической стойкости, кА (с): 40 (3)
Собственное время отключения, мс: 45
Собственное время включения, мс: 90
Нормированное процентное содержание периодической составляющей, %, не более 43
Нормированные параметры сквозного тока короткого замыкания, кА - наибольший пик (ток электродинамической стойкости) 102
- среднеквадратичное значение тока за время его протекания 40 кА
- время протекания тока короткого замыкания, с 3
Нормированные параметры тока включения:
- наибольший пик
- начальное действующее значение периодической составляющей

102 кА
40 кА

Нормированный ток отключения ненагруженной воздушной линии, А 31,5
Нормированный ток отключения шунтирующего реактора, А 315±63
Электрическое сопротивление главной токоведущей цепи, не более 47 мкОм
Минимальная бестоковая пауза при АПВ 0,3 с
Давление смеси газов (SF6+CF4), приведенное к 20°С, абсолютное: - заполнения 0,75 (7,5) МПа (кгс/см2)
- срабатывания предупредительной сигнализации 0,67 (6,7) МПа (кгс/см2)
- блокировки работы выключателя 0,65 (6,5) МПа (кгс/см2)
Допустимый уровень утечки элегаза в год, не более 1 %
Номинальное напряжение соленоидов включения и отключения - 220 В
Ток соленоидов включения и отключения при номинальном напряжении, не более 4 А
Рабочий диапазон напряжения цепей управления, % от номинального напряжения:
- катушка отключения 70-110 %
- катушка включения 85-105 %
Напряжение питания электродвигателя завода включающей пружины В - 220/-230 В
Мощность электродвигателя завода пружины 950 Вт
Время взвода пружин привода: - включающей пружины, не более 20 с
- отключающей пружины 60±5 мс

ВЭКТ-110-40/2000 – элегазовый высоковольтный выключатель, в качестве дугогасящей и изолирующей среды использована смесь элегаза и тетрафторметана (SF6+CF4). Выключатель разработан АО КОНЧАР-ЭЛЕКТРОИНДУСТРИЯ (Загреб, Хорватия), собирается на совместном предприятии ЗАО «ЗЭТКОН» в Великих Луках. Элегазовые выключатели этой серии адаптированы к климатическим условиям работы на территории России.

Основные достоинства выключателя

- высокая сейсмостойкость благодаря низкому центру тяжести;
- простое обслуживание;
- дугогасительное устройство с использованием принципа термического эффекта дуги, с дополнительным автопневматическим эффектом;
- пружинный привод, отличающийся надежностью и не требующий мощных источников питания;
- легкая и быстрая установка на месте, регулировка не требуется;
- нет необходимости в ремонте при нормальных условиях эксплуатации;
- качественные уплотнения и комплектующие, обеспечивающие длительный межремонтный период,

Конструкцией предусмотрено наличие устройства контроля цепей антиконденсатного и
низкотемпературного обогрева, а также способность выключателя сохранять изоляционные свойства межконтактного промежутка при отсутствии избыточного давления изоляционного газа.

Выключатель ВЭКТ-110-40/2000 состоит из трех одинаковых полюсов, привод пружинный, которые расположены на общей раме и кинематически соединены между собой с помощью тяг. В выключателе применены дугогасительные устройства автокомпрессионного типа с дополнительным автопневматическим эффектом, что обеспечивает надежное отключение токов короткого замыкания. Каждое дугогасительное устройство имеет абсорбционный фильтр, поглощающий влагу и продукты распада элегаза. Каждый выключатель укомплектован датчиком давления элегаза - для сигнализации его утечки.

Условия эксплуатации выключателя

Выключатели серии ВЭКТ производятся в соответствии с ГОСТ Р52565 в климатическом исполнении У, категории размещения 1 по ГОСТ 15150 в соответствии с чем:
- верхнее рабочее значение температуры окружающего воздуха - +40°С;
- нижнее рабочее значение температуры окружающего воздуха - - 45°С;
- высота над уровнем моря - не более 1 000 м;
- скорость ветра не более 40 м/с при отсутствии гололеда и не более 15 м/с в условиях гололеда толщиной не более 20 мм;
- окружающая среда невзрывоопасная, которая не содержит агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Содержание коррозионно-активных агентов по ГОСТ 15150 (для атмосферы типа 1П);
- допустимое тяжение проводов в горизонтальном направлении, в плоскости перпендикулярной продольной оси выключателя не более 1000Н
