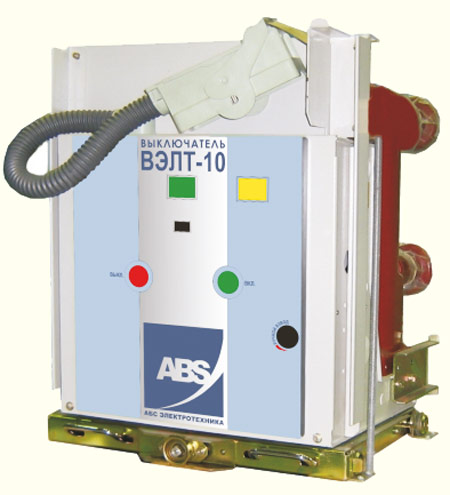

ВЭЛТ-10 – вакуумный выключатель

Производитель: АБС Электротехника
Номинальное напряжение, кВ: 10
Наибольшее рабочее напряжение, кВ: 12
Номинальный ток, А: 630, 1250, 2000, 2500, 3150

Другие технические данные

Параметр выключателя

Значение

Номинальный коммутируемый ток, А

630 1250

630 1250

1250 1600 2000 2500

1600 2000 2500 3150

Номинальный
уровень
изоляции

напряжение, выдерживаемое на сетевой частоте в течение 1 мин., кВ

42

номинальное напряжение импульса молнии, кВ

75

Номинальный ток отключения короткого замыкания, кА

20

25

31,5

40

Номинальный ток срабатывания короткого замыкания (пиковый) кА

50

63

80

100

Номинальный пиковый выдерживаемый ток, кА

50

63

80

100

Номинальный выдерживаемый ток короткого замыкания, кА

20

25

31 ,5

40

Количество отключений номинального тока короткого замыкания

50

30

Номинальная длительность тока короткого замыкания, сек

4

* - ПРИМЕЧАНИЕ В сетях 6 кВ - применяется выключатель с характеристиками 10 кВ.

Вакуумный выключатель ВЭЛТ-10 производства АБС Электротехника предназначен для коммутации электрических цепей при нормальных и аварийных режимах частотой 50 Гц напряжением 6-10 кВ в электрических распределительных сетях трехфазного переменного тока.
Выключатель устанавливается в сетях с изолированной и компенсированной нейтралью, и предназначен для переключения нагрузок в цепях:

  • воздушные и кабельные линии
  • силовые трансформаторы
  • компенсаторы реактивной мощности
  • электродвигатели с пусковым током более 600 А и т. п.
  • Выключатель ВЭЛТ-10 рассчитан на срок службы 20 лет.

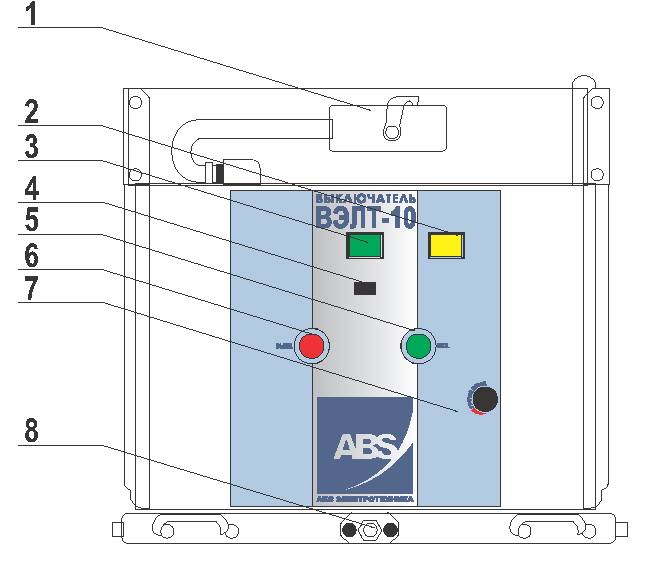

    Устройство выключателя
    устройство ВЭЛТ-10

  • - разъем цепей управления
  • - указатель состояния пружинного привода
  • - указатель состояния выключателя
  • - счетчик циклов коммутации
  • - кнопка включения выключателя
  • - кнопка выключения выключателя
  • - проем для рукоятки взвода пружины
  • - винт перемещения тележки
  • Выключатели проходят заводские испытания согласно DIN VDE 0670 (IEC 60694) и контролируются на комплектность в соответствии с заявкой. Гарантийный срок на вакуумный выключатель составляет 5 лет с момента отгрузки.

    Подробнее о ВЭЛТ-10 (2,6 Мбайт, pdf)
