ВГБ-35-12,5/630 элегазовый выключатель

Производитель: ЗАО «Энергомаш (Екатеринбург)-Уралэлектортяжмаш»
Номинальное напряжение, кВ: 35
Наибольшее рабочее напряжение, кВ: 40,5
Номинальный ток, А: 630
Номинальный ток отключения, кА: 12,5
Циклов ВО, при номинальном токе: 10000
Циклов ВО, при токе КЗ: 33
Электродинамическая стойкость (кА): 35
Ток термической стойкости, кА (с): 12,5 (3)
Собственное время отключения, мс: 40
Полное время отключения, мс: 60
Собственное время включения, мс: 100
Масса, кг: 650

Диапазон рабочих температур окружающего воздуха для выключателя: -60°С до + 55°С.

Номинальное относительное содержание апериодической составляющей, %	32
Отключаемый емкостный ток одиночной конденсаторной батареи, не более	630 А
Минимальная бестоковая пауза при АПВ, с	0,3
Давление заполнения элегазом, приведенное к температуре 20° С, МПаабс (кгс/см2)	0.55 (5.5)
Давление предварительной сигнализации об утечке элегаза, приведенное к температуре 20°С, МПаабс (кгс/см2)	0.43 (4.3)
Давление аварийной сигнализации (блокировки) - запрета оперирования или принудительного отключения выключателя с запретом на включение, приведенное к температуре 20° С, МПаабс (кгс/см2) (Разработка варианта схемы блокировки осуществляется проектной организацией по согласованию с эксплуатирующей организацией)	0.4 (4.0)
Утечка за год, %, не более	0,5
Номинальное напряжение электромагнитов управления, при питании постоянным током при питании переменным током	110 или 220 В 230 В
Масса элегаза	4 кг

Примечание: 1. Для выключателей с зависимым питанием привода диапазон рабочих напряжений переменного тока на зажимах выпрямителя 200"242 В. Мощность однофазного трансформатора для питания выпрямителя – не менее 25 кВ·А. При этом обеспечивается включение с посадкой на защелку на токи КЗ до 12,5 кА. Применение индуктивных накопителей энергии не требуется.
2. При необходимости увеличения количества сигнальных цепей допускается использовать оба (замыкающий и размыкающий) контакта узла БКМ при условии, что цепи имеют общую точку (между замыкающим и размыкающим контактами БКМ установлена перемычка) и не несут индуктивной нагрузки.

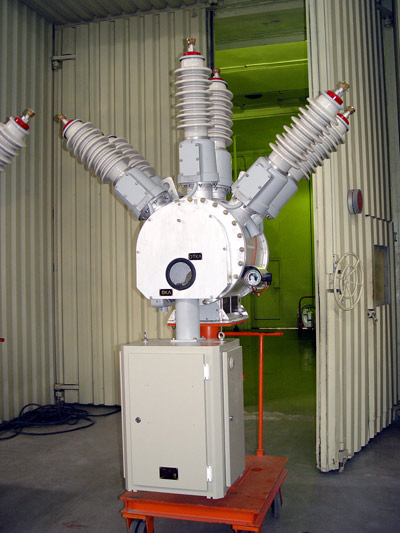

ВГБ-35 - выключатель элегазовый баковый наружной установки предназначен для коммутации электрических цепей при нормальных и аварийных режимах, а также для работы в стандартных циклах при АПВ в сетях трехфазного переменного тока частотой 50 и 60 Гц с номинальным напряжением 35 кВ. В состав выключателя входят привод, шесть высоковольтных вводов со встроенными трансформаторами тока и один газоплотный алюминиевый сварной бак, внутри которого размещены дугогасительные устройства 3-х фаз. 12 встроенных трансформаторов тока позволяют в большинстве случаев отказаться от применения выносных трансформаторов тока наружной установки.
Выключатель ВГБ-35 снабжен европейским электроконтактным сигнализатором плотности элегаза с устройством температурной компенсации, приводящим показания давления к температуре +20°С. Сигнализатор обеспечивает визуальный контроль за уровнем плотности элегаза и имеет две уставки: предупредительный сигнал о необходимости пополнения элегаза и сигнал на блокировку (запрет оперирования или принудительного отключения с запретом на включение).
Выключатель комплектуется электромагнитными приводами четырех исполнений:
ПЭМ-1 (обозначение выключателя ВГБЭ-35) - привод с питанием электромагнитов от источника постоянного тока;
ПЭМ-2 (обозначение выключателя ВГБЭ-35) - привод с питанием электромагнита отключения и контактора от источника постоянного тока, а электромагнита включения от источника переменного тока (в том числе зависимого) через встроенный в привод выпрямитель;
Приводы ПЭМ-1 и ПЭМ-2 могут комплектоваться по дополнительному заказу:
1) Дополнительными КСА (6 Н.З. + 6Н.О.);
2) Вторым электромагнитом отключения;
ПЭМ-3 (обозначение выключателя ВГБЭП-35) - привод с питанием электромагнитов и контактора от источника переменного тока (в том числе зависимого) через встроенные в привод выпрямители. Этот привод укомплектован блоком расцепителей (реле прямого действия): два токовых расцепителя на 5 А (либо ЗА) и один расцепитель независимого питания на 220 В (либо 110 В) переменного или постоянного тока.
Привод ПЭМ-3 может комплектоваться дополнительно:
1) Дополнительными КСА (6 Н.З. + 6Н.О.)
ПЭМ-4 (обозначение выключателя ВГБЭ-35) - привод с питанием электромагнитов от источника постоянного тока. Привод укомплектован:
- дополнительными КСА (6 Н.З.+6 Н.О.);
- переключателем дистанционного/местного управления электромагнитами привода;
- двумя электромагнитами отключения.
Все приводы укомплектованы антиконденсатным обогревом, а также по заказу могут комплектоваться пружинной приставкой, позволяющей выполнять оперативное включение/выключение при отсутствии питания вторичных цепей.
