ВГБ-35 - элегазовый баковый выключатель

Основные достоинства выключателей серии ВГБ – 35

• полная заводская готовность, обеспечивающая простой и быстрый монтаж; выключатель поставляется полностью отрегулированным, заполненным элегазом до рабочего давления и не требует при монтаже и наладке дозаправки элегазом;
• наибольшие масса и габариты, низкие динамические нагрузки на фундамент при работе (установка на одной опоре с облегченным фундаментом);
• экологическая чистота эксплуатации;
• способность отключать ёмкостные токи без повторных пробоев;
• большие механический и коммутационный ресурсы, обеспечивающие при нормальных условиях эксплуатации работу без ремонта с вскрытием бака в течении всего срока службы выключателя;
• высокая надежность: даже при падении избыточного давления элегаза до нуля выключатель выдерживает 1,5 Uф и отключает ток нагрузки до 630 А, обеспечивается эксплуатация выключателя без включения подогрева до температуры минус 45оС;
• улучшенные характеристики встроенных трансформаторов тока позволяют в большинстве случаев отказаться от применения выносных трансформаторов тока наружной установки;
• взрыво- и пожаробезопасность.


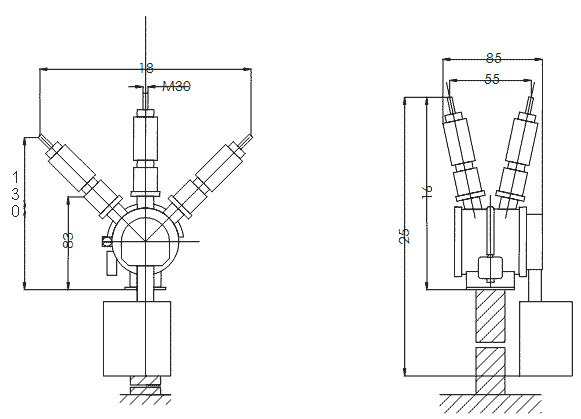

Описание конструкции

Элегазовые баковые выключатели наружной установки серии ВГБ – 35 предназначены для коммутации электрических цепей при нормальных и аварийных режимах, а также для работы в стандартных циклах при АПВ и сетях трёхфазного переменного тока частотой 50 и 60 Гц. Выключатели могут работать в широком диапазоне климатических условий от Крайнего Севера (нижнее рабочее значение температуры окружающей температуры окружающей среды – минус 60°С) до районов с тропическим климатом (верхнее рабочее значение температуры – плюс 55°С).

Выключатель представляет собой комплексный аппарат, состоящий из собственно выключателя, привода и шести встроенных трансформаторов тока. Собственно выключатель состоит из металлического заземлённого бака, внутри которого расположены неподвижные и подвижные контакты, а также дугогасительные устройства, основанные на прогрессивном применении гашения электрической дуги путём её вращения в магнитном поле.

Каждый трансформатор тока рассчитан на весь диапазон первичных номинальных токов (от 50 до 600 А) и имеет два сердечника и две обмотки для целей защиты и измерений; переключение отводов для измерения коэффициента трансформации производится без разборки выключателя.

Выключатели выпускаются в двух исполнениях:

• выключатель с электромагнитным приводом постоянного тока (типовое обозначение ВГБЭ – 3511* 12,5/630 УХЛ1). По заказу привод этого выключателя снабжается встроенным выпрямителем для питания включающего электромагнита от сети переменного тока, при этом обеспечивается включения на токи к.з. вплоть до 12,5 кА, в том числе и при зависимом питании без индуктивных накопителей энергии;

• выключатель с электромагнитным приводом переменного тока (типовое обозначение ВГБЭП – 3511* - 12,5/630 УХЛ1). В этом приводе сочетаются качества, присущие как электромагнитному приводу постоянного тока (простота и надёжность), так и пружинному приводу (автономность). Он имеет блок расцепителей (реле прямого действия), аналогичных расцепителям наружного привода типа ИП 67: два токовых расцепителя на 5А (либо 3А) и один расцепитель независимого питания на 220В (либо 110В) переменного или постоянного тока.

Привод снабжен встроенными выпрямителями для питания включающего, отключающего электромагнитов и катушек контактора.

По отдельному заказу на партию выключателей может изготавливаться пружинная приставка к приводу производящему первое оперативное включение при отсутствии электропитания вторичных цепей.

Выключатель снабжен электроконтактным сигнализатором давления элегаза с температурной компенсацией, автоматически приводящей его показания к температуре +20°С. Сигнализатор обеспечивает визуальный контроль за уровнем давления элегаза в выключателе и имеет две уставки: на предупредительный сигнал при понижении давления до 0,33 МПа и на отключение при падении давления ниже 0,3 МПа. Выключатель соответствует требованиям ГОСТ 687 и МЭ

Основные технические характеристики выключателя серии ВГБ-35
Номинальное напряжение Наибольшее рабочее напряжение Номинальный ток Номинальный ток отключения Номинальное относительное содержание апериодической составляющей, не более Ток термической стойкости (3 сек.) Сквозной ток короткого замыкания: начальное действующее значение периодической составляющей наибольший пик Собственное время отключения Полное время отключения Собственное время включения Ёмкостный ток одиночной конденсаторной батареи, отключаемый без повторных пробоев Номинальное избыточное давление элегаза (давление заполнения) при t=20°С Минимальное рабочее избыточное давление при температуре 20°С Периодичность подпитки элегазом Масса выключателя Масса элегаза Механический ресурс Коммутационный ресурс при номинальном токе при 60 – 100% номинального тока отключения Срок службы до среднего ремонта	кВ кВ А кА % кА кА с с с А МПа МПа лет кг кг В – О О лет	35 40,5 630 12,5 32 12,5 12,5 35 0,04 0,07 около 0,01 60:600 0,45 0,30 15 800 4 5000 2000 33 15

"
