ВГП-110 II- 40/2500 У1 элегазовый выключатель

Производитель: Электроаппарат
Номинальное напряжение, кВ: 110
Наибольшее рабочее напряжение, кВ: 126
Номинальный ток, А: 2500
Номинальный ток отключения, кА: 40
Номинальный ток включения (кА): 20
Циклов ВО, при номинальном токе: 10000
Ток термической стойкости, кА (с): 40 (3)
Собственное время отключения, мс: 30
Полное время отключения, мс: 50
Собственное время включения, мс: 60
Масса, кг: 1500 (1300)

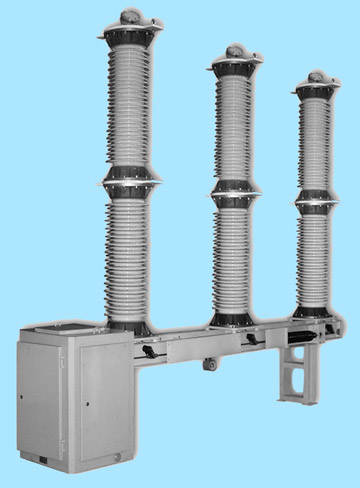

Высоковольтый выключатель элегазовый колонковый ВГП-110 II- 40/2500 У1 наружной установки.

В комплект поставки выключателя входит:
1. Выключатель в составе трех фаз и рамы с приводом.
2. Монтажный комплект в составе баллона с элегазом, фильтра, запорной арматуры и уплотнений.
3. Дополнительно:
• Подставки под раму.
• Комплект приборов контроля в составе течеискателя и гигрометра(один на подстанцию)

Согласно гарантийных обязательств по истечению трех лет со дня покупки выключателя ОАО ВО «Электроаппарат» проводит:
• проверку газоплотности,
• проверку влажности элегаза.

Масса выключателя указана для пружинного привода (в скобках - для пружинно-гидравлического).

Ток ненагруженных линий, отключаемый без повторных пробоев	А	31,5
Минимальная безтоковая пауза при АПВ	с	0,3
Расход газа на утечки в % в год
от массы газа, не более	%	1
Масса элегаза не более	кг	6,3
Избыточное давление элегаза, приведенное к +20° C
- Давление заполнения	МПa	0,4
- Давление сигнализации	МПa	0,34
- Давление блокировки	МПа	0,32
Минимальная температура воздуха	° C	-45
Срок службы выключателя	лет	40
Гарантийный срок эксплуатации	лет	3
