Производитель: ЗАО «Энергомаш (Екатеринбург)-Уралэлектротяжмаш
Номинальное напряжение, кВ: 220
Наибольшее рабочее напряжение, кВ: 252
Номинальный ток, А: 3150
Номинальный ток отключения, кА: 50
Ток термической стойкости, кА (с): 50 (3)
Собственное время отключения, мс: 20
Полное время отключения, мс: 50
Собственное время включения, мс: 70

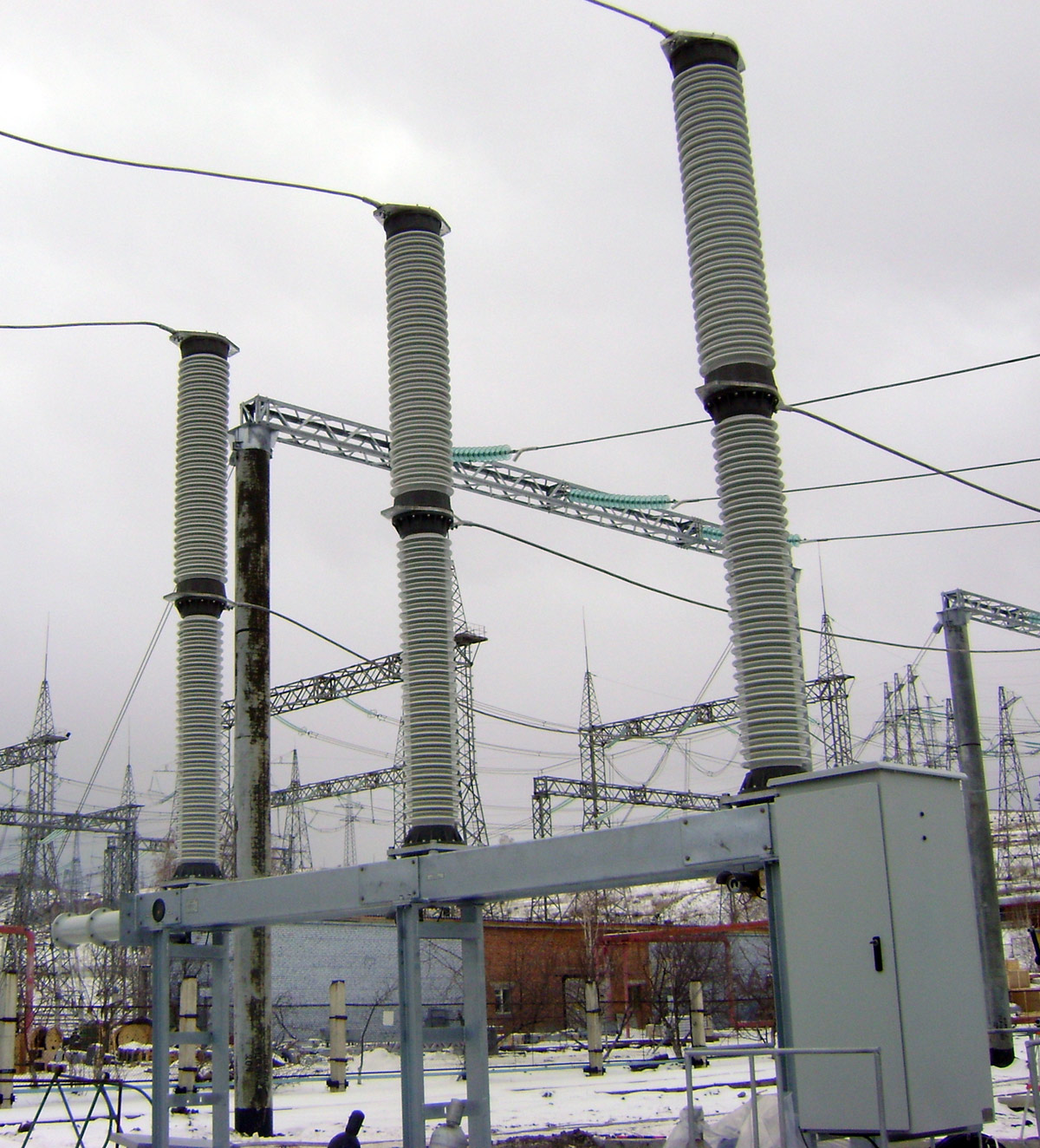

Выключатели серии ВГТ относятся к электрическим коммутационным аппаратам высокого напряжения, в которых гасящей и изолирующей средой является: для исполнения У1 – элегаз (SF6), а для исполнения ХЛ1* – смесь газов (элегаз SF6 + тетрафторметан CF4). Элегазовый выключатель ВГТ-1А1-220 колонковый относится к выключателям нового поколения. Состоит из трех функционально связанных между собой полюсов (колонн), установленных на общей раме и опорных металлоконструкциях. Все три полюса выключателя управляются одним пружинным приводом типа ППВ. Количество разрывов электрической цепи – один разрыв на полюс.
Каждый полюс выключателя имеет электроконтактный сигнализатор давления показывающего типа, который снабжен устройством температурной компенсации, приводящим показания давления к температуре 20°С с тремя парами контактов, разомкнутых при нормальном (рабочем) давлении газа.
Выключатели изготавливаются в климатических исполнениях У1* и ХЛ1*. Естественный уровень утечек элегаза – не более 0,5% в год.
|
№ п/п |
Наименование параметра |
Значение |
| 1 | Номинальное напряжение, кВ | 220 |
| 2 | Наибольшее рабочее напряжение, кВ | 252 |
| 3 | Номинальный ток, A | 3150 |
| 4 | Номинальный ток отключения, кА | 40 |
| 5 | Параметры сквозного тока короткого замыкания, кА: - наибольший пик - начальное действующее значение периодической составляющей - ток термической стойкости - время протекания тока термической стойкости, с |
102 |
| 6 | Параметры тока включения, кА: - наибольший пик - начальное действующее значение периодической составляющей |
102 |
| 7 | Ток ненагруженных линий, отключаемый без повторных пробоев, А, не более - для воздушных линий - для кабельных линий |
125 |
| 8 | Нормированный ток одиночной конденсаторной батареи, отключаемый без повторных пробоев, А |
0-400 |
| 9 | Индуктивный ток отключения шунтирующего реактора, А | 500 |
| 10 | Ток нагрузки, отключаемый при отсутствии избыточного давления элегаза/газовой смеси (при абсолютном давлении Р = 0,1 МПа), А | 3150 |
| 11 | Испытательное одноминутное напряжение промышленной частоты, кВ - относительно земли / между полюсами / между разомкнутыми контактами |
440/440/440 |
| 12 | Испытательное напряжение грозового импульса, кВ - относительно земли /между полюсами / между разомкнутыми контактами |
900/900/1050 |
| 13 | Длина пути утечки внешней изоляции, см, не менее - для степеней загрязнения атмосферы II* / III / IV |
570/630/790 |
| 14 | Собственное время отключения, c | |
| 15 | Полное время отключения, c, не более | 0,050 |
| 16 | Минимальная бестоковая пауза при АПВ, c | 0,3 |
| 17 | Собственное время включения, с, не более | 0,070 |
| 18 | Разновременность работы полюсов, с, не более – при включении – при отключении | 0,005 0,0033 |
| 19 | Масса газа в выключателе, кг а) элегаза (для исполнения У1) б) газовой смеси (для исполнения ХЛ1*) – элегаза – тетрафторметана |
21,2 15,3 |
| 20 | Расход газа на утечки в год, % от массы газа, не более | 0,5 |
| 21 | Абсолютное давление газа, приведенное к температуре плюс 20 С, МПа (кГс/см2) давление заполнения (номинальное): – элегазом / газовой смесью давление предупредительной сигнализации: – элегаза / газовой смеси давление блокировки (запрета оперирования или принудительного отключения с запретом на включение): – элегаза / газовой смеси |
0,5 (5) / 0,7 (7) 0,44 (4,4) /0,62 (6,2)
0,42 (4,2) / 0,6 (6) |
| 22 | Мощность электродвигателей завода включающих пружин, кВт | 2х1,0 |
| 23 | Номинальное напряжение однофазного переменного или постоянного тока электродвигателя завода включающих пружин, В | 220 / 110 |
| 24 | Время взвода включающих пружин, с, не более | 15 |
| 25 | Напряжение переменного тока питания подогревательных устройств, В | 230 |
| 26 | Мощность подогревательных устройств привода, Вт – неотключаемого (антиконденсатного) – основного |
50 |
| 27 | Напряжение радиопомех, не более, мкВ | 2500 |
| 28 | Статическая результирующая сила от тяжения проводов и ветровой нагрузки, Н – горизонтальная (см. ГОСТ Р 52565): – в направлении А – в направлении В – вертикальная: |
2550 |
| 29 | Максимальное вертикальное динамическое усилие на фундамент одной опоры при срабатывании выключателя (без учета собственного веса), кН – вверх – вниз |
57,0 |
| 30 | Максимальная статическая нагрузка на фундамент одной опоры, кН | 18 |
| 31 | Масса выключателя с приводом, кг, не более | 4000 |
| 32 | Тип привода | пружинный |
| 33 | Количество приводов | 1 |
| 34 | Диапазон рабочих напряжений электромагнитов управления, % от номинального значения - включающий электромагнит - отключающий электромагнит |
80-110 |
| 35 | Номинальная величина установившегося значения постоянного тока, потребляемого электромагнитами управления, А. не более - при напряжении 110 В - при напряжении 220 В |
2 |
| 36 | Количество коммутирующих контактов для внешних вспомогательных цепей (на привод) | 14 Н.О.+14 Н.З.+2 проскальзывающих |
| 37 | Ток отключения коммутирующих контактов для внешних вспомогательных цепей при напряжении 110/220 В, А - переменного тока - постоянного тока |
25 |
Предназначены для эксплуатации в открытых распределительных устройствах в сетях переменного тока частотой 50 Гц с номинальным напряжением 220 кВ в районах с умеренным и холодным климатом ( до минус 55°С) при следующих условиях:
При заказе возможна поставка выключателей:
