Производитель: ЗАО «Энергомаш (Екатеринбург)-Уралэлектротяжмаш
Номинальное напряжение, кВ: 35
Наибольшее рабочее напряжение, кВ: 40,5
Номинальный ток, А: 3150
Номинальный ток отключения, кА: 50
Ток термической стойкости, кА (с): 50 (3)
Собственное время отключения, мс: 35
Полное время отключения, мс: 55
Собственное время включения, мс: 62

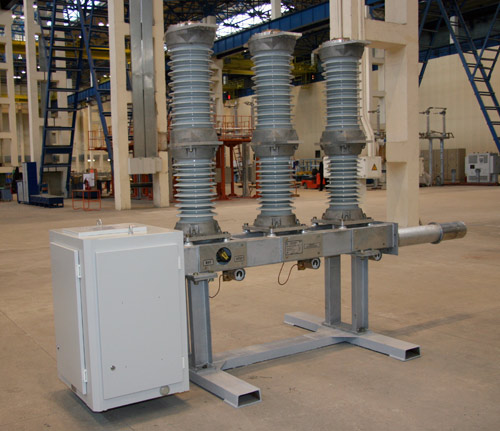

Выключатели серии ВГТ относятся к электрическим коммутационным аппаратам высокого напряжения, в которых гасящей и изолирующей средой является: для исполнения У1 – элегаз (SF6), а для исполнения ХЛ1* – смесь газов (элегаз SF6 + тетрафторметан CF4). Элегазовый выключатель ВГТ-35 колонковый. Состоит из трех полюсов (колонн), установленных на общей раме и механически связанных друг с другом. Все три полюса выключателя управляются одним пружинным приводом типа ППрК. В приводе имеется автоматическое управление 2-мя ступенями обогрева шкафа и контроль их исправности. Выключатели изготавливаются в климатических исполнениях У1* и ХЛ1*. Естественный уровень утечек элегаза – не более 0,5% в год.
| № п/п | Наименование параметра | ВГТ-35II*-50/3150У1 | ВГТ-35II*-50/3150ХЛ1* | ||
| 1 | Номинальное напряжение, кВ | 35 | |||
| 2 | Наибольшее рабочее напряжение, кВ | 40,5 | |||
| 3 | Номинальный ток, А | 3150 | |||
| 4 | Номинальный ток отключения, кА | 50 | |||
| 5 | Номинальное относительное содержание апериодической составляющей, %, не более | 40 | |||
| 6 | Параметры сквозного тока короткого замыкания, кА | ||||
| Наибольший пик | 127,5 | ||||
| Начальное действующее значение периодической составляющей | 50 | ||||
| Ток термической стойкости | 50 | ||||
| Время протекания тока термической стойкости, с | 3 | ||||
| 7 | Параметры тока включения, кА | ||||
| Наибольший пик | 127,5 | ||||
| Начальное действующее значение периодической составляющей | 50 | ||||
| 8 | Ток ненагруженных линий, отключаемый без повторных пробоев, А, не более | - | |||
| 9 | Ток одиночной конденсаторной батареи, отключаемый без повторных пробоев, А: | ||||
| С глухозаземленной либо изолированной нейтралью | 0-600 | ||||
| С глухозаземленной нейтралью | |||||
| 10 | Индуктивный ток шунтирующего реактора, А | 630 | |||
| 11 | Собственное время отключения, с | 0.035-0.005 | |||
| 12 | Полное время отключения, с | 0.055-0.005 | |||
| 13 | Минимальная бестоковая пауза при АПВ, с | 0.3 | |||
| 14 | Собственное время включения, с | 0.062-0.018 | |||
| 15 | Разновременность работы полюсов, с, не более | ||||
| При включении | 0.002 | ||||
| При отключении | 0.002 | ||||
| 16 | Расход газа на утечки в год, % от массы газа, не более | 0.5 | |||
| 17 | Абсолютное давление газа, приведенное к плюс 20 С, МПА (кгс/см2): | ||||
| Давление заполнения (номинальное) | Элегазом | 0,5 (5) | |||
| Газовой смесью | 0,7 (7) | ||||
| Давление предупредительной сигнализации при заполнении | Элегазом | 0,44 (4,4) | |||
| Газовой смесью | 0,62 (6,2) | ||||
| Давление блокировки (запрета оперирования или принудительного отключения с запретом на включение) при заполнении | Элегазом | 0,42 (4,2) | |||
| Газовой смесью | 0,6 (6) | ||||
| 18 | Масса газа, кг | ||||
| элегаза | 3,7 | ||||
| Газовой смеси: Элегаза тетрафторметана |
2,5 |
||||
| 19 | Испытательное одноминутное напряжение частоты 50 Гц, кВ | 95 | |||
| 20 | Испытательное напряжение грозового импульса (1,2/50 мкс) | ||||
| Относительно земли | 190 | ||||
| Между разомкнутыми контактами | 190 | ||||
| 21 | Длина пути утечки внешней изоляции, см, не менее | 105 | |||
| 22 | Тип привода | пружинный | |||
| 23 | Количество приводов | 1 | |||
| 24 | Номинальное напряжение постоянного тока электромагнитов управления привода, В (Допускается питание электромагнитов управления выпрямленным током, например, от блоков БПТ-1002, БПНС-2 и пр.) | 110 или 220 | |||
| 25 | Количество электромагнитов управления в приводе | ||||
| включающих | 1 | ||||
| отключающих | 2 | ||||
| 26 | Диапазон рабочих напряжений электромагнитов управления, % от номинального значения | ||||
| Включающий электромагнит | 80-110 | ||||
| Отключающий электромагнит | 65-120 | ||||
| 27 | Номинальная величина установившегося значения постоянного тока, потребляемого электромагнитами управления, А, не более | ||||
| При напряжении 110 В | 5 | ||||
| При напряжении 220 В | 2.5 | ||||
| 28 | Количество контактов, коммутирующих для внешних вспомогательных цепей (на привод) | 11 НО.+12 Н.З.+2 проскальзывающих | |||
| 29 | Ток отключения коммутирующих контактов для внешних вспомогательных цепей при напряжении 110/220 В, А | ||||
| Переменного тока | 10/10 | ||||
| Постоянного тока | 2/1 | ||||
| 30 | Мощность электродвигателя завода включающих пружин, кВт (одного привода) | ||||
| 3-фазного | 1.1 | ||||
| универсального | 0.75 | ||||
| 31 | Номинальное напряжение электродвигателя завода включающих пружин, В | ||||
| Трехфазного переменного тока | 230 или 400 | ||||
| Универсального однофазного переменного или постоянного тока | ~230 или =200 | ||||
| Постоянного тока | 110 | ||||
| 32 | Время завода включающих пружин, с, не более | 15 | |||
| 33 | Номинальная мощность обогревательных устройств одного привода, Вт | ||||
| Постоянно работающий антиконденсаторный обогрев | 50 | ||||
| Обогрев, автоматически включающийся при низких температурах 1-ая ступень (включается при 0°С) 2-ая ступень (включается при -20°С) |
800 |
||||
| 34 | Напряжение переменного тока питания обогревательных устройств, В | 230 | |||
| 35 | Максимальное вертикальное усилие на одну фундаментную опору (переднюю и заднюю), возникающее при срабатывании выключателя (импульсно, длительность импульса 0,02 с), без учета массы выключателя, Н | ||||
| вверх | 17300 | ||||
| вниз | 18400 | ||||
| 36 | Статическая нагрузка на одну фундаментную опору, Н | 6300 | |||
Предназначены для эксплуатации в открытых и закрытых (серия ВГТЗ) распределительных устройствах в сетях переменного тока частотой 50 Гц с номинальным напряжением 35 кВ в районах с умеренным и холодным климатом ( до минус 55°С) при следующих условиях:
При заказе возможна поставка выключателей:
Дополнительно: выключатели серии ВГТ.
