Виды и периодичность ремонта трансформаторов

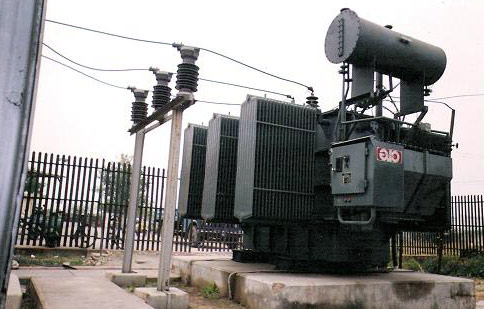

силовой трансформатор 35 кВ

Отечественные трансформаторы просты по конструкции и надежны в работе. Их удельная повреждаемость по сравнению с другими видами оборудования незначительна. Однако для устранения неполадок и предупреждения аварий трансформаторы периодически выводят в текущий и капитальный ремонт.

Текущий ремонт.

В объем текущего ремонта входят наружный осмотр, чистка, устранение выявленных повреждений. При этом проверяют состояние уплотнений кранов, систем охлаждения, работу маслоуказателя, действие газовой защиты, действие автоматических устройств системы охлаждения и пожаротушения. Из отстойника расширителя спускают влагу и осадки, выпадающие из масла. Кроме того, в ходе текущего ремонта проверяют степень увлажненности силикагеля в воздухоочистителе, адсорбционных и термосифонных фильтрах; заменяют силикагель, если в преобладающей массе зерна розового цвета; заменяют масло в масляном затворе воздухоосушителя; отбирают пробы масла из трансформатора и маслонаполненных вводов; проверяют работу устройств регулирования напряжения и осматривают систему азотной защиты.

При текущем ремонте трансформаторов обычно измеряют сопротивление изоляции обмоток и определяют отношение R60/R15. Измерения выполняют при помощи мегомметра на напряжение 2500 В. Для измерения сопротивления изоляции и коэффициента абсорбции рекомендуется применять мегомметры типов Ф4102М/2, Ф4108/1,2, ЭС0202/2, которые имеют погрешность при измерении 15 и 10% соответственно.

Текущий ремонт главных трансформаторов станций и подстанций, основных и резервных трансформаторов собственных нужд выполняется не реже одного раза в год, если указанные трансформаторы снабжены РПН, при отсутствии РПН — не реже одного раза в два года. При текущем ремонте трансформатора заменяют минимальное число узлов и деталей.

Капитальный ремонт.

При капитальном ремонте производят вскрытие трансформатора, тщательно проверяют и ремонтируют все его узлы и проводят испытания в полном объеме.

В условиях эксплуатации капитальный ремонт крупных трансформаторов производят на месте установки с применением инвентарных сборных конструкций, в трансформаторных башнях, сооружаемых вблизи распределительных устройств, на ремонтных площадках машинного зала электростанций, имеющих подъездные пути от мест установки трансформаторов. Трансформаторы небольшой мощности ремонтируют в мастерских электрических цехов электростанций и электросетей, а крупные трансформаторы — на заводах энергосистем. Например, завод РЭТО Мосэнерго ежегодно ремонтирует 250 крупных высоковольтных трансформаторов (в цехе завода).

Помещения для ремонта, а также временно сооружаемые укрытия должны надежно защищать трансформаторы от попадания пыли и атмосферных осадков.

Выполнение такелажных работ требует от ремонтников особых знаний и навыков. Поэтому доставку трансформатора на ремонтную площадку, снятие вводов, подъем активной части и перемещение отдельных деталей и узлов поручают специалистам-такелажникам.

Капитальный ремонт главных трансформаторов электростанций и подстанций, основных трансформаторов собственных нужд электростанций проводят: первый раз — не позже чем через восемь лет после включения в эксплуатацию с учетом результатов профилактических испытаний, а в дальнейшем — по мере необходимости в зависимости от технического состояния трансформатора.
