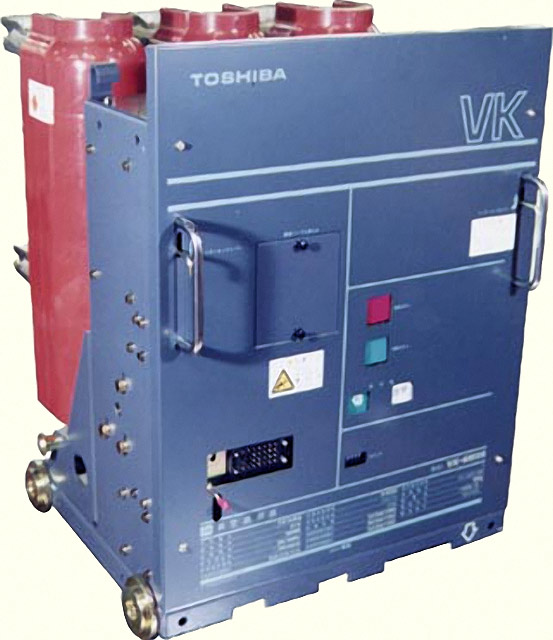

VK-10 - вакуумный выключатель Toshiba

VK (HVK) - серия вакуумных выключателей производства Тошиба. Компоненты выключателя доступны путем снятия передней панели.

• Соответствует или превышает стандарты ANSI, GB (Китай) и IEC.
• Собранные в США - все VK (HVK) выключатели собираются в Хьюстоне, штат Техас, большая часть деталей изготовлена в США и Канаде.
• Высокая надежность, до 35000 коммутаций.

Модель выключателя

VK-10J25A
VK-10M25A
VK-10P25A

VK-10M40A
VK-10P40A
VK-10Q40A

VK-10M50
VK-10P50
VK-10Q50

Монтаж

Выкатной тип

Привод

Моторно-пружинный

Применимый стандартный

IEC 60056(1987), JEC-2300(1985),ANSI C37.06

Номинальное напряжение

10 кВ

Максимальное рабочее напряжение

12 кВ

Номинальный ток

J : 630A
M : 1250A
P : 2000A

M : 1250A
P : 2000A
Q : 3150A

M : 1250A
P : 2000A
Q : 3150A

Номинальная частота

50, 60Hz

Номинальный ток отключения

25kA

40kA

50kA

Номинальный ток включения

63kA

100kA

125kA

Номинальный кратковременно выдерживаемый ток

25kA-3s

40kA-3s

40kA-3s

Расшифровка обозначения вакуумных выключателей VK

Расшифровка обозначения вакуумных выключателей VK

1

Вакуумный выключатель

2

Серийный номер K: VK тип серии

3

Номинальное напряжение 10: 12 кВ

4

Номинальный ток
J : 600/630A
M : 1200/1250A
P : 2000A
Q : 3150A

5

Номинальный ток отключения 25: 25 кА 32: 31,5 кА 40:: 40 кА 50:: 50 кА
