VL-06 13 06 – вакуумный выключатель

Производитель: LS Industrial Systems
Номинальное напряжение, кВ: 6
Максимальное рабочее напряжение, кВ: 7,2
Номинальный ток, А: 630

Параметры выключателя

VL-06 13 06

Нормальное напряжение

Ur (кВ)

7.2

Номинальный нормальный ток

Ir (A)

630

Номинальная частота

fr (Гц)

50/60

Номинальный ток короткого замыкания

Isc (kA)

12.5

Номинальный кратковременный выдерживаемый ток (3 секунды)

Ik (kA)

12.5

Номинальная разрывная мощность выключателя

(Мощность в МВА)

160

Ток электродинамической стойкости

Ip (kA)

32.5

Номинальное время отключения

(цикл)

3

Номинальное выдерживаемое напряжение

Промышленная частота (1 минута)

Ud (кВ)

20

Импульс (1.2X50мс)

Выше на (кВ)

60

Номинальная последовательность операций

O-0.3s-CO-15s-CO

Управляющее напряжение

Замыкающая катушка

(В)

AC/DC 100~130В, AC/DC 200~250В, DC 125В, DC 24~30В, DC 48~60В, переменный ток 48В

Соленоид расцепляющего устройства

(В)

AC/DC 100~130В, AC/DC 200~250В, DC 125В, DC 24~30В, DC 48~60В, переменный ток 48В

Вспомогательный контакт

2a2b, 4a4b, 6a6b

Номинальное время отключения

(секунда)

<0.04

Ненагруженное время включения

(секунда)

<0.08

Типовые испытания

Механический

M2

Электрический

E2 (List1)

Емкостное текущее переключение

C2

Коммутационных циклов*

Механический

(время)

20000

Электрический

(время)

20000

Монтаж

Станционарное исполнение

P тип

Выкатной

E, F, тип Г (для MESG)

Расстояние между центрами полюсов

(мм)

130

Вес

CB (E, F, тип G)

(кг)

37

Выкатная тележка (E, F, тип G)

(кг)

19, 26, 33

Выключатель отвечает стандартам

IEC 62271-100, KS C 4611, JEC 2300/JIS C 4603

* С техническим обслуживанием

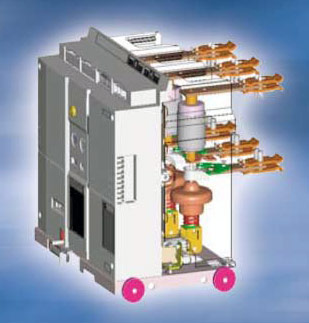

Вакуумные высоковольтные выключатели серии VL-06, производимые корейской компанией LS Industrial Systems, предназначены для эксплуатации в электроустановках номинальным напряжением 6 кВ, имеются в выкатном (на фото) и стационарном вариантах.

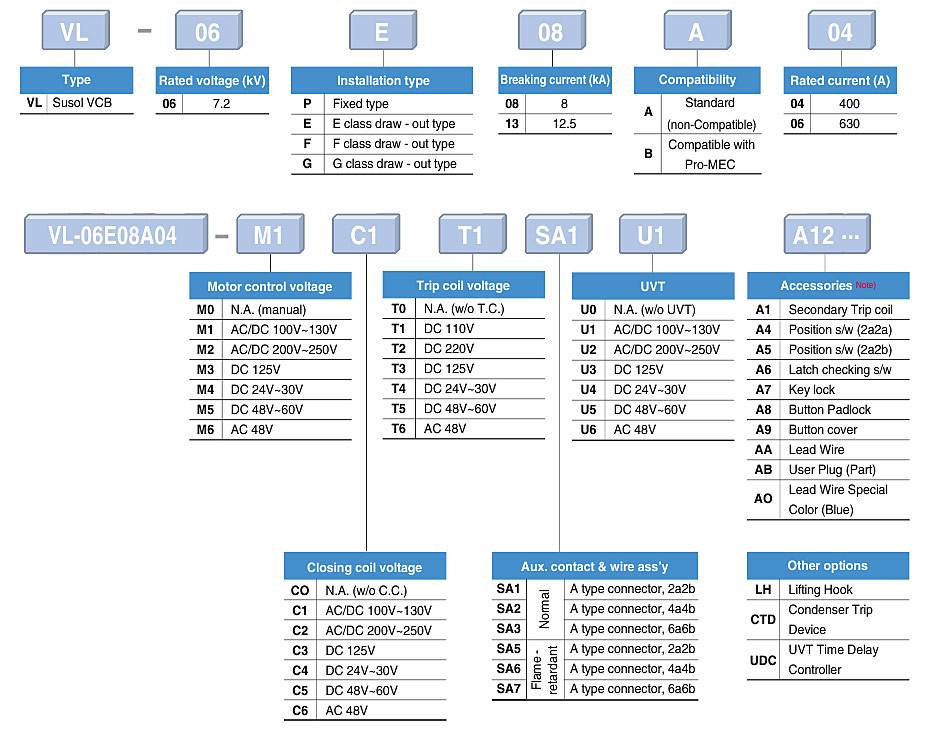

Обозначения вакуумных выключателей VL-06:

Обозначения вакуумных выключателей VL-06

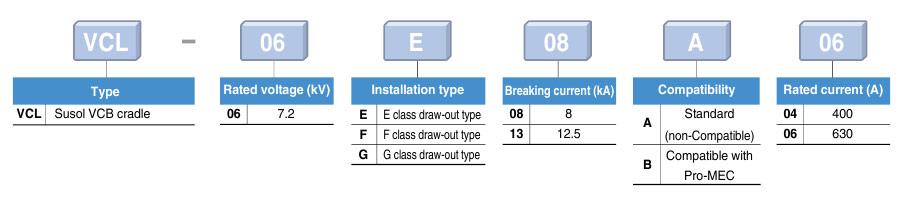

В выкатном исполнении:

Обозначения вакуумных выключателей VL-06 в выкатном исполнении

См. также Руководство по эксплуатации вакуумных выключателей Susol.
