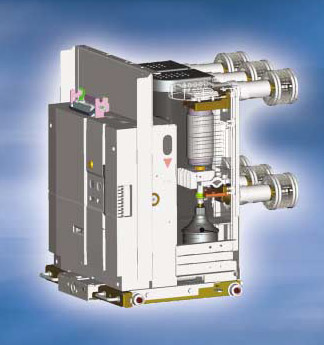

VL-06 20 вакуумный выключатель

VL-06 20 06,13,20

Номинальное напряжение, кВ

7,2

Номинальный ток, А

630, 1250, 2000

Номинальная частота, Гц

50/60

Номинальный отключаемый ток, кА

20

Номинальная отключающая способность, МВА

250

Номинальный кратковременно выдерживаемый ток, кА

20 за 3 с

Номинальный ток включения, кА

52

Номинальное время отключения (цикл)

3

Выдерживаемое напряжение

Промышленной частоты, кВ

32

Импульсное (кВ/1,2x50/мкс)

60

Скорость возрастания переходного восстанавливающегося напряжения, кВ/мкс

0,24

Переходное восстанавливающееся напряжение, макс, значение, кВ

12,3

Рабочий режим

О-0,3 с-ВО-15 с-ВО

Напряжение цепи управления при включении, В

24-30, 48-60,1 25 В пост, тока, 100-130 В пост./пер. тока, 200250 В пост./пер. тока, 48 В пер. тока

Напряжение цепи управления при отключении, В

24-30, 48-60, 100/110, 125, 200/220 В пост, тока, 48, 100-130, 200-250 В пер. тока

Стандартные вспомогательные контакты

4а4b, 10а10b

Номинальная длительность отключения, с

0,04

Длительность включения без нагрузки, с

0,08

Ток управления двигателем, А

2

Ток цепи управления при включении, А

2

Ток цепи управления при отключении, А

2

Длительность взвода привода, с

<5

Расстояние между полюсами, мм

150

Масса (автоматический выключатель, тип Н), кг

100

100

130

Масса (корзина, тип Н), кг

170

170

200

Автоматический выключатель, типы P/E/F/G, кг

85

85

100

Тип установки

P,E,F,G,H

Применимый стандарт

МЭК 62271-100
