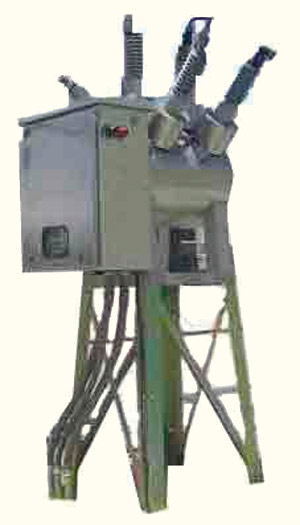

VOX вакуумный выключатель

Производитель: Schneider Electric
Номинальное напряжение, кВ: 35

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЫКЛЮЧАТЕЛЯ		IEC	ANSI	ГОСТ
Номинальное максимальное напряжение	кВ	36	38	40.5
Номинальное выдерживаемое импульсное напряжение	кВ	170/200*	200	185
Выдерживаемое напряжение с частотой электросети	кВ	70/80	80	85
Номинальный непрерывный ток Номинальный выдерживаемый кратковременный ток (3 с) Выдерживаемый ток внутренней дуги	А кА кА	1 200/2000 25/31.5/40 25-1s/31.5-0.5s
Номинальный выдерживаемый ток размыкания при КЗ Нагрузочная способность по току при замыкании и фиксации контактов	кА кА, пиковое	25/31.5/40 65 /82/100
Рабочая последовательность		ОСО-15S-CO / О-О.Зв-СО-15s-CO
Количество операций при номинальном токе		10,000 100
Давление в заполненном газом баке	бар	0.5
Управляющее напряжение (В постоянного тока) постоянного тока (В переменного тока)	В В	24,48,125,250 120,240
ОКРУЖАЮЩАЯ СРЕДА
Диапазон рабочих температур Относительная влажность Высота над уровнем моря (максимальная для указанных номинальных значений)	°С % м/футы	от -30 до +40 (дополнительно: от -55 до +55) 0-100 3000/10000
Сейсмостойкость	9	0.5

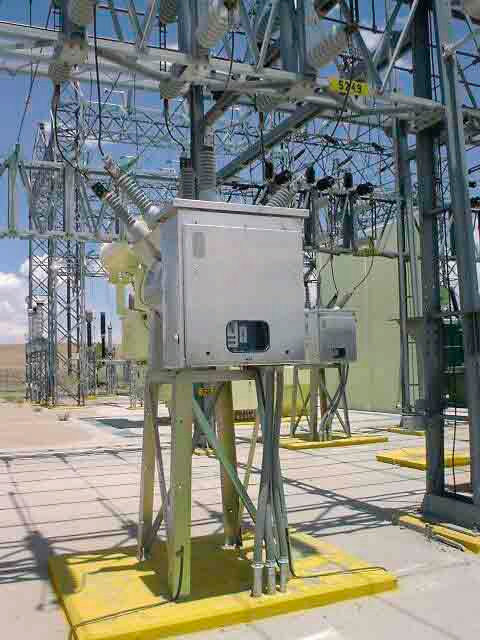

VOX - высоковольтный вакуумный выключатель в баке, не находящимся под напряжением, предназначенный для установки на открытом воздухе . Разработка Арева, сейчас производственные мощности принадлежат Шнейдер электрик.

Компании-поставщики электроэнергии прикладывают большие усилия, направленные на повышение качества обслуживания и снижения эксплуатационных расходов для своих сетей. Выключатели в баке, не находящимся под напряжением, предназначенные для установки на открытом воздухе, обеспечивают надежное, экономически эффективное решение для наружного оборудования подстанции.
Конструкция, в которой используется не требующий разгерметизации в течение всего срока службы бак, позволяет пользователю снизить затраты на проверки и обслуживание. В дополнение к этому, износостойкие и очень надежные компоненты позволяют повысить значение коэффициента готовности выключателя VOX, и, следовательно, снизить суммарные эксплуатационные расходы. Легко адаптируемая и легко модернизируемая конструкция делает VOX идеальным и экономически эффективным устройством для применений, как с наличием, так и с отсутствием напряжения на баке.

НОВОЕ ПОКОЛЕНИЕ ВЫКЛЮЧАТЕЛЕЙ В БАКЕ, НЕ НАХОДЯЩИМСЯ ПОД НАПРЯЖЕНИЕМ

VOX объединяет в себе самые лучшие новые и проверенные технологии для применений в устройствах распределительных сетей до 38 кВ, устанавливаемых на открытом воздухе.
Новые вакуумные выключатели размещаются в полностью сварном, не требующим разгерметизации в течение всего срока службы баке, изготовленном из нержавеющей стали, который обеспечивает контролируемую изолирующею среду и делает выключатель полностью нечувствительным к воздействиям окружающей среды. Пружинный приводной механизм позволяет выполнять как ручную коммутацию выключателя, так и коммутацию выключателя с помощью электропривода.
Данные выключатели производства компании Schneider Electric, в которых используется надежный и высокоэффективный приводной механизм, разработанный в Швейцарии, подтвердили ли свою высокую репутацию посредством безотказной многолетней работы в различных системах, эксплуатируемых в разных точках земного шара.
VOX был разработан и испытан в соответствии с требованиями стандартов Международной электротехнической комиссии (МЭК) IEC 62271-100, 60298, 60694, стандартов Американского национального института стандартов ANSI С37.04, С37.06, С37.09, стандартов EATS, AS, ГОСТ...

ПРОСТАЯ УСТАНОВКА

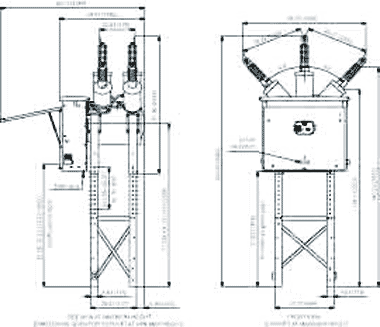

Компактная и легкая конструкция выключателей VOX облегчает их транспортировку, погрузку/разгрузку и установку. На месте размещения оборудования может быть заранее установлена опорная рама для установки на ней бака выключателя и шкафа управления. Высота может регулироваться в диапазоне 675 мм (27 дюймов).

УДОБНАЯ ЭКСПЛУАТАЦИЯ

На шести полимерных втулках кабельных вводов, которые выходят из герметичного бака выключателя, предусмотрена возможность установки измерительных трансформаторов тока. Индикаторы положения механических компонентов выключателя и состояния пружины приводного механизма хорошо видны с уровня поверхности земли. В удобном корпусе выключателя размещаются приводной механизм, защитное и управляющее оборудование, а также в корпусе имеется достаточно свободного места для установки дополнительного оборудования.

Масса: базовая конструкция выключателя вместе со шкафом управления весит 540 кг (1200 фунтов). Типичная установка с опорной конструкций весит 750 кг (1650 фунтов)

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

Внешние измерительные трансформаторы тока
Контроль давления газа
Грозовые разрядники
Устройство повторного включения с дополнительным трансформатором напряжения и защитным реле.

Дополнительно: Руководство по эксплуатации выключателей VOX.
