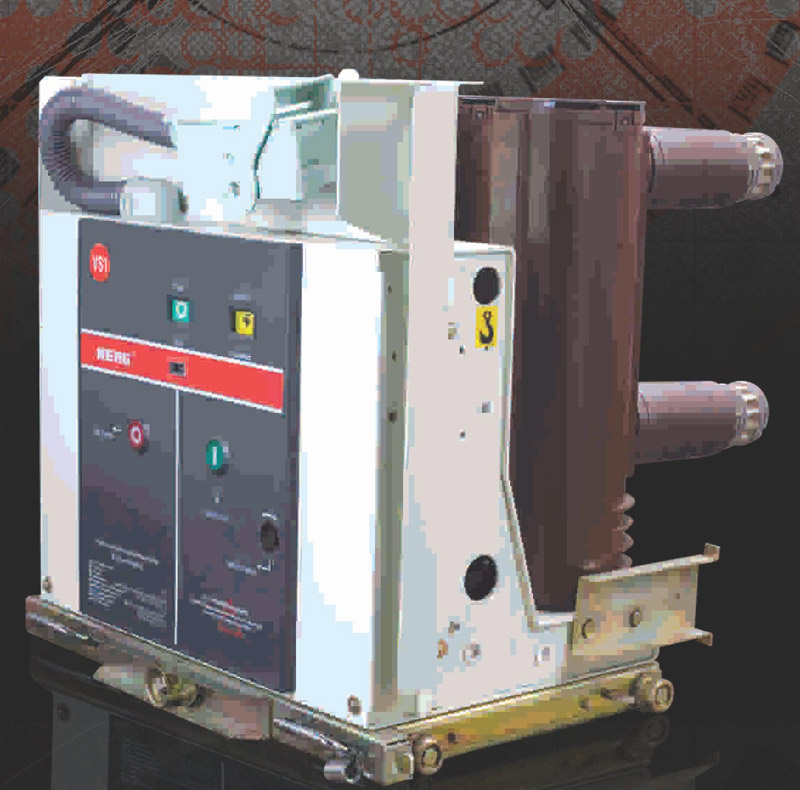

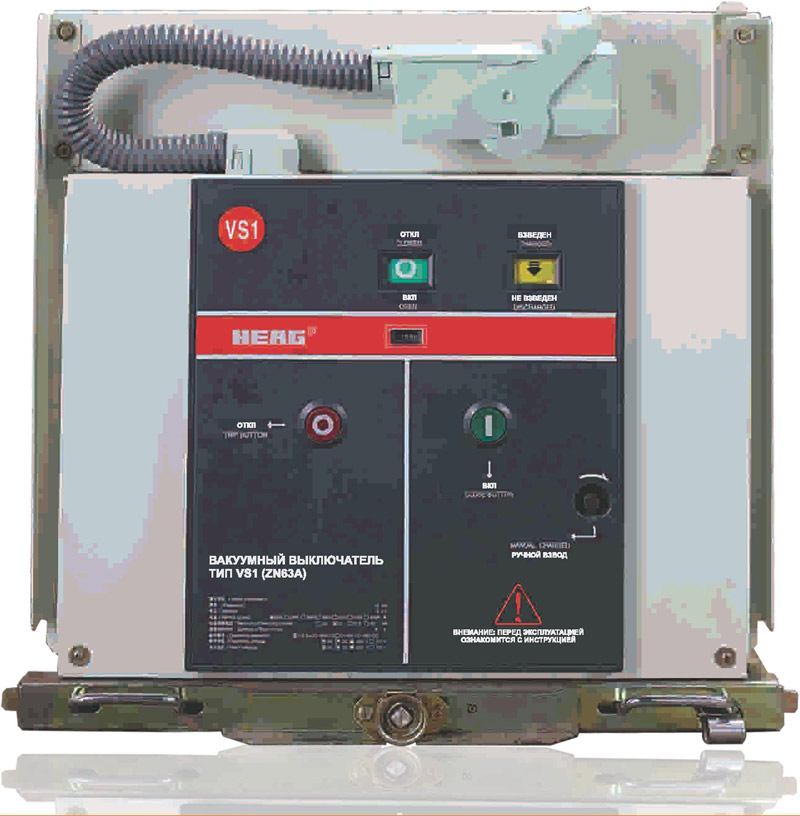

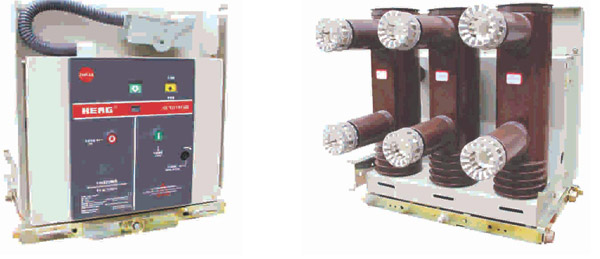

VS1 вакуумный выключатель

Производитель: HEAG (Китай)
Номинальное напряжение, кВ: 10
Наибольшее рабочее напряжение, кВ: 12
Номинальный ток, А: 630, 1000, 1250, 1600, 2500, 3150, 4000

Наименование параметра		Ед. измерения	Значение параметра
Электрическая прочность изоляции	Испытательное напряжение промышленной частоты 50 Гц	кВ	42
	Испытательное напряжение полного грозового разряда	кВ	75
Номинальная частота		Гц	50
Ток размыкания симметричного КЗ		кА	16,20,25,31.5,40,50
Номинальное пиковое значение допустимого сквозного тока		кА	40,50,63,80,100,125
Ток термической стойкости (4с)		кА	16,20,25,31.5,40,50
Номинальный коммутационный цикл			0-0.3с-в0-180с-в0
Механический срок службы		циклов	30000
Время замыкания		мс	<70
Время размыкания		мс	<45
Время отключения		мс	< 60
Мощность включающей катушки		ВА	250
Мощность отключающей катушки		ВА	250

Выключатели вакуумные VS1 от китайского производителя «HEAG» (Корпорация электротехнического оборудования «HEAG»*, Венжоу, КНР), предназначены для эксплуатации в сетях трехфазного переменного тока частотой 50 Гц номинальным напряжением 6 -10 кВ с изолированной или компенсированной нейтралью в нормаль­ных или аварийных режимах.
Вакуумные выключатели предназначены для установки в ячейках КРУ и КСО и рассчитаны на поперечное распо­ложение в ячейке относительно сборных шин. Могут использоваться как при новом строительстве, так и при замене выключателей прежних лет выпуска. Могут быть установлены в конструкцию существующих ячеек и могут использоваться при разработке новой продукции.
Вакуумные выключатели VS1 имеют сертификаты соответствия KEMA (Голландия), сертификат соответствия Госстандарта России, техническое свидетельство «БЕЛЭНЕРГО» (Беларусь).

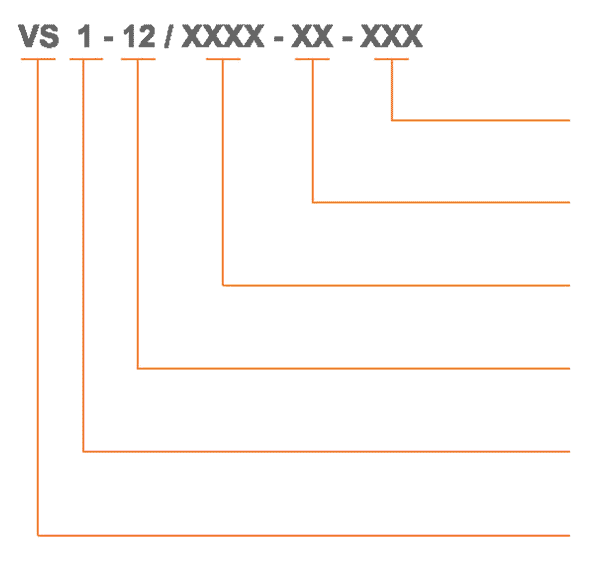

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ВЫКЛЮЧАТЕЛЯ:

Расстояние между полюсами, мм Номинальный ток отключения КЗ, кА Номинальный ток, А Наибольшее рабочее напряжение, кВ Серийный номер исполнения Вакуумный выключатель внутренней установки

Условия эксплуатации:

Высота над уровнем моря: до 1000 м.
Температура окружающей среды: от -25°С до +40°С.
Влажность окружающей среды: среднее значение относительной влажности в течение дня - не более 95%; среднее значение относительной влажности в течение месяца - не более 90%.
Сейсмостойкость до 8 баллов.
Окружающая среда не взрывоопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.
Срок эксплуатации выключателя 25 лет.

Требования к надежности

ресурс по механической стойкости выключателя - 30 000 циклов B-tn-O;
ресурс по коммутационной стойкости при нагрузочных токах - 30 000 циклов B-tn-O, где tn - произвольная пауза;
ресурс по коммутационной стойкости при номинальном токе размыкания симметричного КЗ -100 циклов ВО;
срок службы выключателей до среднего ремонта не менее 12 лет;
срок гарантии со дня ввода в эксплуатацию - 5 лет.

ОСОБЕННОСТИ КОНСТРУКЦИИ

Особенностью конструкции этого выключателя является поперечное расположение полюсов относительно сбор­ных шин для ячеек КСО, что позволяет открыть удобный доступ к монтажу и обслуживанию. Операция включения выключателя осуществляется за счёт тягового усилия пружины включения. Отключение выключателя (в том числе автоматическое отключение при токах короткого замыкания или перегрузках) осуществляется за счёт энергии, запасённой пружинами выключателя при включении. Гашение дуги в выключателе осуществляется вакуумными дугогасительными камерами (КДВ). Электрическая дуга, благодаря специальной форме контактов, создающих собственное продольное (аксиальное) магнитное поле с диффузной формой горения дуги, распадается и гасится. Благодаря высокой электрической прочности вакуумного промежутка за доли микросекунд между контактами восстанавливается напряжение. Выключатель состоит из трёх полюсов, закреплённых на корпусе выключателя. Все корпусные детали высоковольтной части выключателя выполнены из изоляционного материала, что позволяет встраивать его в ячейки с ограниченным пространством высоковольтного отсека. Каждый полюс содержит вакуум­ную дугогасительную камеру, механизм дополнительного поджатия контактов КДВ и токовыводы.
Выключатель оснащён пружинным приводом с низким потреблением тока. Пружинный привод состоит из электро­двигателя для взвода пружины, пружины включения, электромагнита включения, блока механических защёлок, демпфирующего гидравлического устройства, электромагнита отключения. Электрическая схема блока питания и управления выключателем собрана на панели, закреплённой в корпусе привода.
Оперативное питание всех элементов привода осуществляется на постоянном токе, в случае необходимости осуществления питания на переменном токе в схеме управления устанавливаются диодные мосты.

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

Габаритные и установочные размеры вакуумных выключателей VS1 стационарного и выкатного типа (см. рис. 1 и 2).

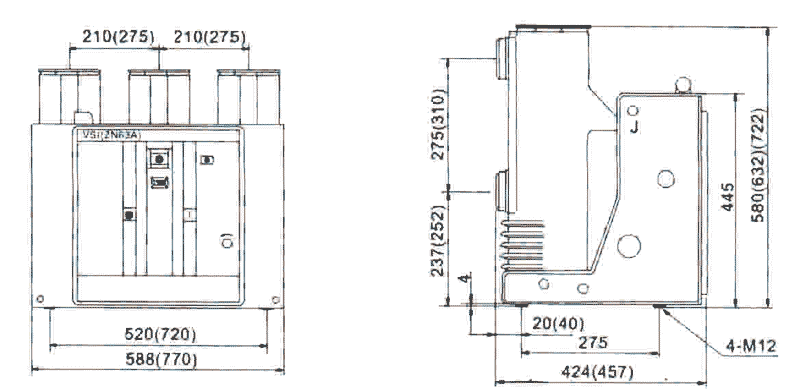

Рисунок 1.
Габаритные размеры выключателя VS1 HEAG стационарного исполнения с межполюсным расстоянием 210(275) мм

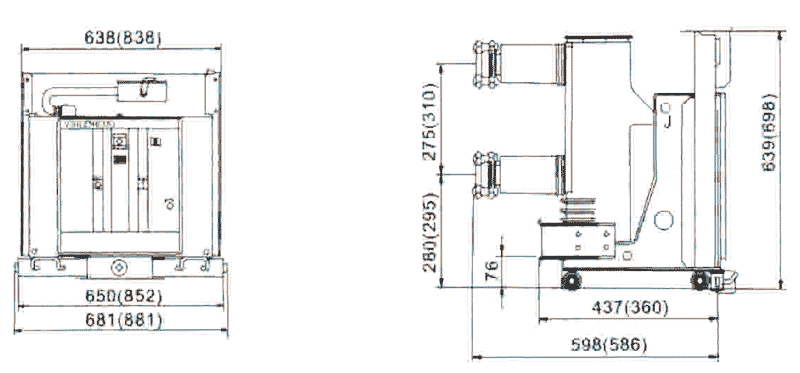

Рисунок 2.
Габаритные размеры выключателя VS1 HEAG выкатного исполнения с межполюсным расстоянием 210(275) мм
ГАБАРИТНЫЕ РАЗМЕРЫ ТЕЛЕЖЕК ВАКУУМНОГО ВЫКЛЮЧАТЕЛЯ VS1-12 HEAG (см. рис. 3 и 4).

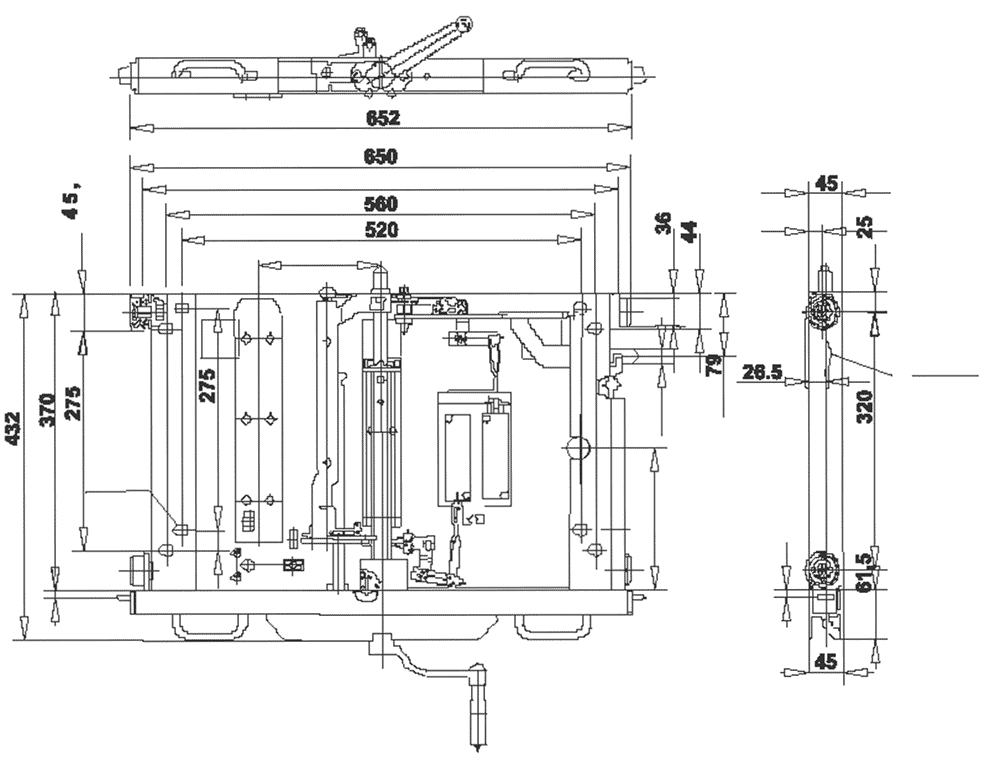

Рисунок 3.
Тележка к вакуумному выключателю VS1-12 HEAG с межполюсным расстоянием 210 мм.

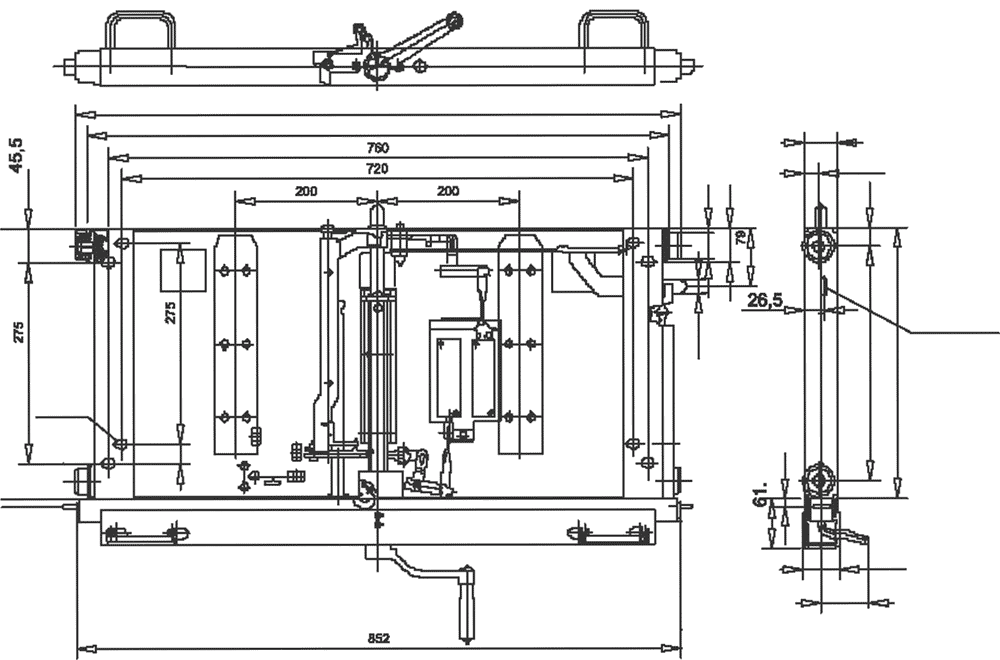

Рисунок 4.
Тележка к вакуумному выключателю VS1-12 HEAG с межполюсным расстоянием 275 мм

*Продукция компании «HEAG» имеет международные сертификаты качества IS09001:2000, экологический сертификат IS014001.
БЛАНК ЗАКАЗА VS1-12 (HEAG), каталог VS1 (на английском, pdf)
