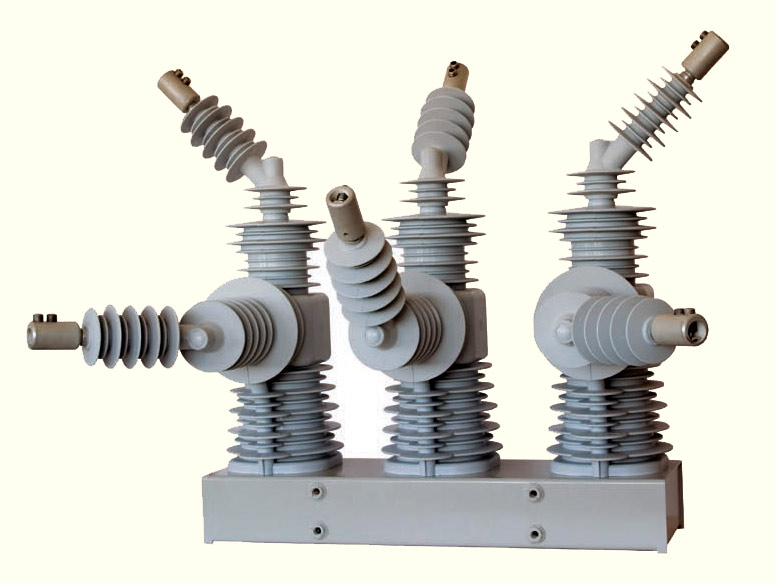

ВВ/TEL-35 вакуумный выключатель

Производитель: Таврида Электрик
Номинальное напряжение, кВ: 35
Номинальный ток, А: 630
Номинальный ток отключения, кА 12,5
Ресурс по коммутационной стойкости при номинальном токе, циклов «ВО», не менее 30 000
Категория климатического исполнения УХЛ1
Диапазон рабочих температур - 60...+55 °С
Масса модуля коммутационного, кг, не более 90
Габариты выключателя, мм ШхГхВ 850x650x600

ВВ/TEL-35 - трехполюсный вакуумный выключатель производства Таврида Электрик с минимальными для своего класса напряжения габаритами, что позволяет монтировать его как в открытых, так и закрытых распределительных устройствах. Основные компоненты ВВ/TEL-35 имеют, либо заявлены на патент. Применена современная вакуумная дугогасительная камера. Универсальная изоляция корпуса выключателя защищает всю конструкцию как от солнечной радиации, так и от воздействия паров агрессивных сред и повы­шенной загрязненности при эксплуатации. Для соединения дугогасительной камеры и привода на основе «магнитной защелки» с двумя разрывами магнитной системы на одну фазу, применен специально разработанный тяговый изолятор двухлабиринтного типа с выдерживаемым напряжением до 190 кВ.
