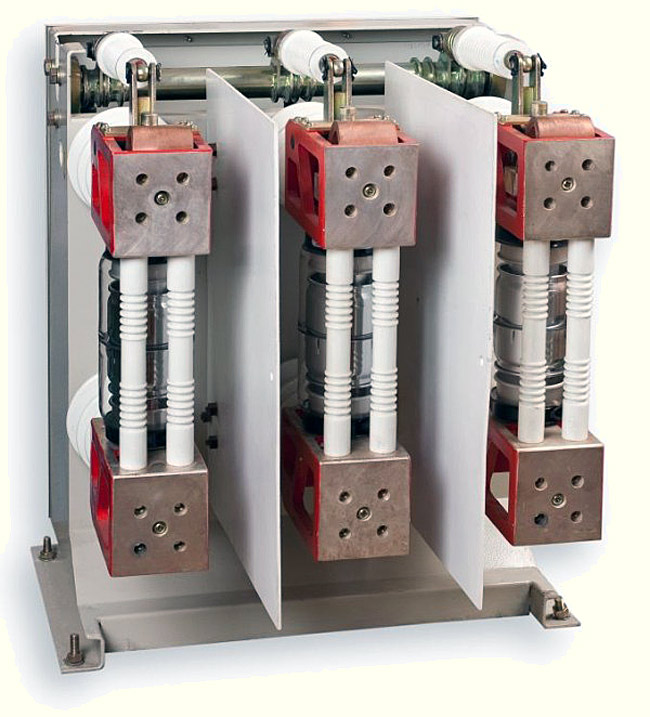

ВВД28-10 вакуумный выключатель
Производитель: Электроаппарат Брянск
Номинальное напряжение, кВ: 10
Наибольшее рабочее напряжение, кВ: 12
Номинальный ток, А: 1250, 1600, 2000, 2500, 3150
Ориентировочная цена: 80 000 рублей.
Гарантия: 7 лет
| Выдерживающее напряжение промышленной частоты на 1 мин. | kВ | 42 | |||
| Выдерживающее напряжение молнии. | 75 | ||||
| Номинальный ток | A | 630 1250 | 630 1250 1600 | 1250 1600 2000 | 2000 2500 3150 |
| Номинальный ток отключения К.З. | kA | 20 | 25 | 31.5 | 40 |
| Номинальный включаемый ток короткого замыкания (пиковая величина) | 50 | 63 | 80 | 100 | |
| Номинальный выдерживающий пиковый ток | 50 | 63 | 80 | 100 | |
| Номинальный выдерживающий ток на краткое время | 20 | 25 | 31.5 | 40 | |
| Номинальное число включений и выключений тока короткого замыкания | раз | 50 | 20 | ||
| Механический ресурс | 10000 | ||||
| Собственное время отключения | мс | 30 | |||
| Собственное время включения | мс | 60 | |||
| Номинальное напряжение цепи управления | В | 110; 220; =110; =220 | |||
Высоковольтные вакуумные выключатели серии ВВД28-10 представляют собой коммутационные аппараты внутренней установки. Предназначены для коммутации электрических цепей при нормальных и аварийных режимах в электрических сетях трехфазного переменного тока частотой 50 Гц напряжением 10 кВ с изолированной и компенсированной нейтралью. Высоковольтные вакуумные выключатели соответствуют требованиям ГОСТ 687-78 (что соответствует МЭК -56). «Высоковольтного вакуумного выключателя переменного тока» IEC62271-100 и других стандартов.
Выключатели могут быть использованы для управления и защиты электротехнического оборудования на промышленных предприятиях, электростанциях и трансформаторных подстанциях. Данные выключатели обладают высокой надежностью и долговременным сроком службы.
