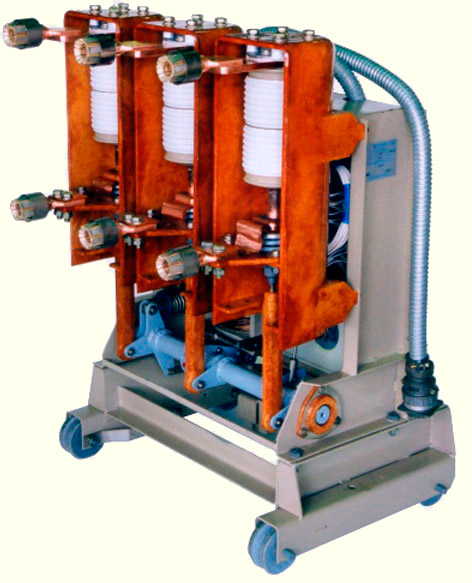

ВВЭ-М-10 вакуумный выключатель

Производитель: ЭЛКО Основные технические данные

	ВВЭ-М-10-20; ВВЭ-М1-10-20; ВВЭ-М-10-31,5; ВВЭ-М1-10-31,5; ВВЭ-М-10-31,5; ВВЭ-СМ-10-31,5; ВВЭ-СМ-10-40; ВВЭ-М1-10-40	ВВЭ-М-10-31,5; ВВЭ-СМ-10-31,5; ВВЭ-М1-10-31,5	ВВЭ-М-10-40; ВВЭ-СМ-10-40; ВВЭ-М1-10-40
Климатическое исполнение	У3,Т3
Номинальное напряжение, кВ:
Для исполнения У3	10
Для исполнения Т3	11
Номинальный ток, А
Для исполнения У3	630, 1000, 1600, 2000, 2500, 3150
Для исполнения Т3	630,1000,1250 2500
Номинальный ток отключения, кА	20 31,5 31,5 40
Ток включения, кА	20 31,5 31,5 40
Ток термической стойкости в течение 3 с, кА	20 31,5 31,5 40
Ток электродинамической стойкости, кА	51 81 81 128
Номинальное напряжение цепей управления, В, постоянного тока	220, 110
Электрическое сопротивление токопровода главной цепи , мкОм:
При ном. токе отключения 20 кА, при ном. токах 630,1000,1600 А	50, 45, 28	25, 18, 14
При ном. токах отключения 31,5, 40 кА, при ном. токах 2000,2500,3150 А
Ход подвижного контакта, мм	8 +1	10 +1
Собственное время включения, с, не более	0,1
Собственное время отключения, с, не более	0,02 0,03
Полное время отключения, с, не более	0,04 0,05
Ресурс по коммутационной стойкости, циклы “В- tn -О”	50000 10000
Ресурс по механической стойкости , циклы “В- tn -О”	50000 10000
Ресурс по коммутационной стойкости при номинальном токе отключения, циклы “ВО”	50 50
Ток потребления электромагнита включения, А, не более:
при напряжении 220В	100
>при напряжении 110В	100
Ток потребления электромагнита отключения, А, не более:
при напряжении 220В	2,5
при напряжении 110В	5
Масса не более, кг:	91 96 180 210
Срок службы до списания, лет	25
Срок службы до среднего ремонта, лет	10

Вакуумные выключатели серии ВВЭ-М-10 предназначены для коммутации электрических цепей при нормальных и аварийных режимах в промышленных и сетевых установках, в сетях трехфазного переменного тока с изолированной или заземленной через дугогасительный реактор нейтралью частоты 50 и 60 Гц, на номинальное напряжение до 12 кВ.

Вакуумные выключатели ВВЭ-М-10-20 устанавливаются в ячейки типа К-104М, КМ-1Ф, К-49, К-59, К-63, К-204, КМ1, КВ1. По своим присоединительным размерам и схемам управления взаимозаменяемы с выключателями ВК-10, ВКЭ-10.

Вакуумные выключатели ВВЭ-СМ-10-40 устанавливаются в КРУ типа К-105, К-205, К-61М, а также могут использоваться для замены маломасляных и электромагнитных выключателей в КРУ типа КРУ2-10, К-ХХ V , К-ХХ VII , КР-10, КМ-1.

Выключатели изготавливаются в стационарном ВВЭ-СМ-10-40 и в выкатном ВВЭ-М-10-40 исполнениях.

Выключатели соответствуют требованиям ГОСТ 687-78 и ТУ16-90 ИНЛЯ.674152.009ТУ

Условия эксплуатации

Высота над уровнем моря не более 1000 м;
Верхнее рабочее значение температуры воздуха при эксплуатации, не более: для исполнения У3 - 40°С;
для исполнения Т3 - 45°С;
Нижнее рабочее значение температуры воздуха при эксплуатации: не менее: для У3 - минус 45° С;
для Т3 – минус 10° С;
Относительной влажности воздуха при 80% при 20 о С;
Окружающая среда невзрывоопасная, атмосфера типа II (промышленная), содержание коррозионно-активных агентов по ГОСТ 15150-69 Значения механических воздействующих факторов внешней среды соответствуют группе М6 по ГОСТ 17516.1-90;
Рабочее положение выключателя в пространстве - вертикальное. Выключатель обеспечивает нормальную работу и нормированные параметры при крене и дифференте до 5°. Требования техники безопасности соответствуют ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75

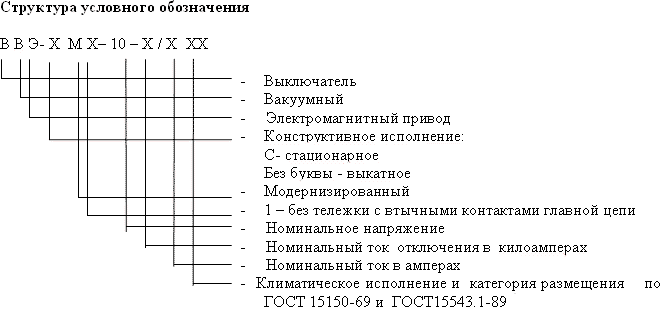

Структура условного обозначения

Габариты выключателя

Типоисполнение выключателя	d, мм	Масса, кг
ВВЭ-М-10-20/630... 1000	84	90
ВВЭ-М-10-20/1250,1600 ВВЭ-М-10-31,5/630... 1600	36 36	90 90

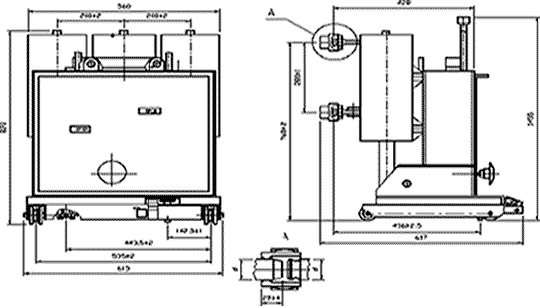

Габаритные, установочные и присоединительные размеры выключателя ВВЭ-М-10-20

Гарантии изготовителя

Гарантийный срок эксплуатации - 7 лет со дня ввода в эксплуатацию.
