ВВЭЛ-35-25/1000 – вакуумный выключатель

Производитель: Элвест
Номинальное напряжение, кВ: 35
Наибольшее рабочее напряжение, кВ: 40,5
Номинальный ток, А: 1000
Номинальный ток отключения, кА: 25
Циклов ВО, при номинальном токе: 50000
Циклов ВО, при токе КЗ: 50
Масса, кг: 200

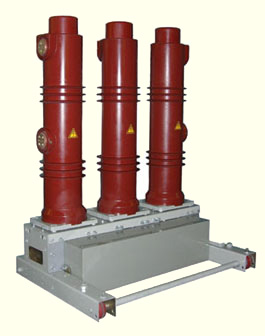

На фото выключатель установленный на выкатную тележку.

Возможны следующие номинальные токи отключения: 5, 20, 25, 31,5 кА
ВВЭЛ-35-25/1000 - вакуумный выключатель предназначенный для работы в электроустановках с частыми коммутациями.

Возможна выкатная установка этого высоковольтного выключателя на определенные типы ячеек зарубежного производства. Выкатное исполнение выключателей ВВЭЛ-35 может быть установлено в некоторых типах ячеек зарубежных изготовителей. При этом блок цепей сигнализации и управления выносится за пределы ячейки.

Новые выключатели ВВЭЛ-35, по сравнению с раннее выпускавшимися НПП Элвест ВБЦ-35 и ВБУ-35, имеют меньшие массу и габариты за счет применения импортных эпоксидных изоляторов, вакуумной камеры и нового электромагнитного привода. В то же время все установочные размеры и электрическая схема выключателя ВВЭЛ-35 в стационарном исполнении полностью соответствуют ранее выпускавшимся моделям, упрощая замену выключателя.
