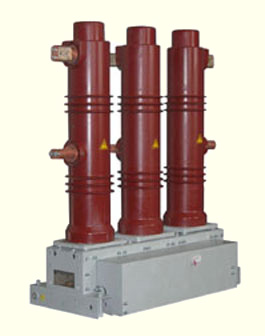

ВВЭЛ-35-5/1600 – вакуумный выключатель

Производитель: Элвест
Номинальное напряжение, кВ: 35
Наибольшее рабочее напряжение, кВ: 40,5
Номинальный ток, А: 1600
Номинальный ток отключения, кА: 5
Циклов ВО, при номинальном токе: 50000
Циклов ВО, при токе КЗ: 50
Масса, кг: 200

Диапазон возможных номинальных ток отключения: 5, 20, 25, 31,5 кА
ВВЭЛ-35-5/1600 - вакуумный выключатель, предназначенный для электроустановок с частыми коммутациями.


Вакуумные выключатели внутренней установки ВВЭЛ-35, как правило, устанавливают для коммутации цепей трансформаторов дуговых сталеплавильных печей и других электроустановок. Выключатели ВВЭЛ-35 разработаны для замены ранее выпускаемых этим производителем выключателей ВБЦ-35 и ВБУ-35.

В новых выключателях ВВЭЛ-35, предусмотрено снижение массы и габаритов минимум в два раза за счет применения импортных эпоксидных изоляторов, вакуумных камер и принципиально новой конструкции электромагнитного привода. В то же время все установочные размеры и электрическая схема выключателя ВВЭЛ-35 в стационарном исполнении полностью соответствуют, ранее выпускавшимся, обеспечивая замену этих выключателей в эксплуатации.

Выкатное исполнение выключателей ВВЭЛ-35 может быть установлено в некоторых типах зарубежных ячеек.
