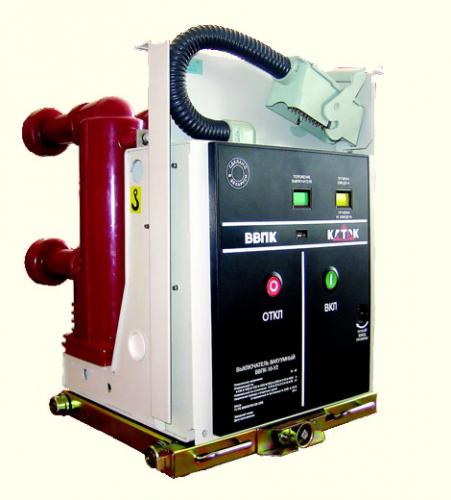

ВВПК-В-10-25/1600 – вакуумный выключатель

Производитель: КАТЭК
Номинальное напряжение, кВ: 10
Наибольшее рабочее напряжение, кВ: 12
Номинальный ток, А: 1600
Номинальный ток отключения, кА: 25
Циклов ВО, при номинальном токе: 20000
Циклов ВО, при токе КЗ: 50
Электродинамическая стойкость (кА): 63
Ток термической стойкости, кА (с): 25 (4)
Собственное время отключения, мс: 50
Полное время отключения, мс: 65
Собственное время включения, мс: 100


Вакуумный трехфазный выключатель ВВПК-В-10-25/1600, в выкатном исполнении, предназначен для коммутации электрических цепей в сетях трехфазного переменного тока частотой 50 Гц при нормальных и аварийных режимах работы на напряжение 6-10 кВ. Выключатель можно использовать в РУ промышленных и сетевых предприятий. ВВПК-В-10-25/1600 предназначен для монтажа в камеры КСО и комплектные распредустройства (КРУ) - выключатель с аналогичными характеристиками в стационарном исполнении будет обозначаться ВВПК-С-10-25/1600. В выключателе установлена вакуумная камера с фарфоровой изоляцией.

Номинальный рабочий цикл выключателя: О-0,3с-СО-180с-СО
Напряжение питания оперативных цепей: 110-220 (переменный или постоянный)
