ВВСТ 35-2 – вакуумный выключатель

Производитель: ОЭнТ (Самарский трансформатор)
Номинальное напряжение, кВ: 35
Номинальный ток, А: 2000
Номинальный ток отключения, кА: 25
Электродинамическая стойкость (кА): 62,5
Ток термической стойкости, кА (с): 25 (3)
Масса, кг: 880

Испытательное напряжение 95 кВ
Испытательное напряжение грозового импульса 170 кВ
Последовательность цикла операций О-0,3с-СО-3мин-СО
О-0,3с-СО-15с-СО
Температурный режим эксплуатации -40°С до +55°С

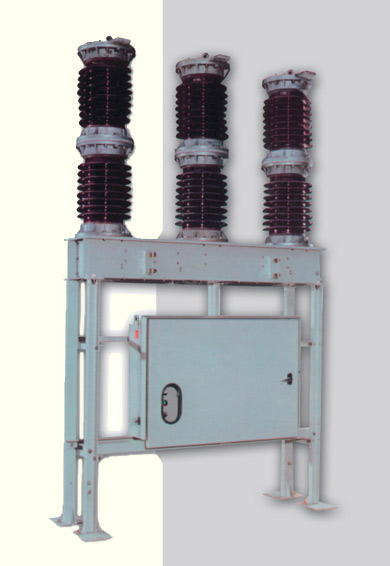

Трехполюсный вакуумный выключатель наружной установки ВВСТ 35-2 собирается по технологии фирмы Siemens (аналог выключателя марки 3AF01). В выключателе применены вакуумные камеры фирмы Siemens в фарфоровой изоляции. Устанавливается пружинно-моторный привод. Двигатель привода может запитываться как переменным, так и постоянным напряжением.

Дополнительное оборудование
На вакуумный выключатель ВВСТ 35-2 может быть установлено следующее дополнительное оборудование:
Дополнительные приспособления, позволяющие установить измерительные трансформаторы тока и напряжения
Дополнительный переключатель (5 ЗАКР+5 ОТКР, или 11 ОТКР+11 ЗАКР)
Включающий электромагнит (постоянного или переменного тока)
Отключающий электромагнит (постоянного или переменного тока)

Подробнее: руководство по выключателям ВВСТ-35.
