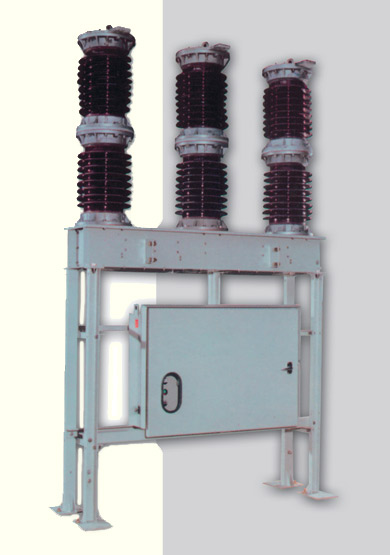

ВВСТ 35-3 – вакуумный выключатель

Производитель: ОЭнТ (Самарский трансформатор)
Номинальное напряжение, кВ: 35
Номинальный ток, А: 1600
Номинальный ток отключения, кА: 31,5
Электродинамическая стойкость (кА): 80
Ток термической стойкости, кА (с): 31,5 (3)
Масса, кг: 880

Вакуумный выключатель трехполюсный наружной установки ВВСТ 35-3 собирается по технологии фирмы Siemens (аналог выключателя марки 3AF01), используются вакуумные камеры той же фирмы. Устанавливается пружинно-моторный привод, его двигатель может быть запитан как переменным, так и постоянным напряжением.

Испытательное напряжение 95 кВ
Испытательное напряжение грозового импульса 170 кВ
Последовательность цикла операций О-0,3с-СО-3мин-СО
О-0,3с-СО-15с-СО
Температурный режим эксплуатации -40°С до +55°С

Дополнительная комплектация (по заказу)
Вакуумный выключатель ВВСТ 35-3 может быть дополнительно укомплектован:
Дополнительный переключатель (5 ЗАКР+5 ОТКР, или 11 ОТКР+11 ЗАКР)
Включающий электромагнит (постоянного или переменного тока)
Отключающий электромагнит (постоянного или переменного тока)
Дополнительные приспособления, позволяющие установить измерительные трансформаторы тока и напряжения

Подробнее: руководство по выключателям ВВСТ-35.
